TUV sertifikuotas fotovoltinis kabelis

Tianjin Beida, profesionalus TUV sertifikuotų fotovoltinių kabelių gamintojas ir tiekėjas, dešimtmečius aktyviai dalyvauja kabelių pramonėje. Turėdamas visą mokslinių tyrimų ir plėtros bei gamybos sistemą ir griežtą kokybės kontrolę, jis siūlo patikimus energijos perdavimo sprendimus fotovoltinės energijos gamybos sistemoms. Jo fotovoltiniai kabeliai yra specialiai sukurti fotovoltiniams moduliams prijungti pastatų viduje ir išorėje ir yra geriau pritaikyti sudėtingiems scenarijams, kai yra aukšti mechaninio veikimo reikalavimai ir atšiaurios klimato sąlygos, subalansuojant stabilumą ir ilgaamžiškumą, kad fotovoltinės sistemos veiktų efektyviai.

Siųsti užklausą

Prekės aprašymas

Beida TUV sertifikuotas fotovoltinis kabelis įveikia išorinius aplinkos iššūkius. Naudojant didelio grynumo alavuotą varį be deguonies ir specialų gijos procesą, jis pasižymi mažu atsparumu ir puikiu lankstumu, efektyviai sumažindamas energijos perdavimo nestabilumą ir srovės svyravimus. Izoliacija ir apvalkalas pagaminti iš apšvitinto skersinio ryšio politetrafluoretileno (PTFE), atitinkančio tarptautinius standartus, tokius kaip IEC 62930 ir EN 50618. Jis gali atlaikyti ekstremalius temperatūrų skirtumus nuo -40 ℃ iki 120 ℃, taip pat pasižymi dideliu atsparumu aukštai temperatūrai, korozijai ir rūgštims bei šarmams. Atlikus lempos senėjimo bandymus, jos atsparumo tempimui rodiklis atitinka standartus, todėl jis gali atlaikyti griežtą klimato stebėjimą dykumose, aukštos ir žemos įtampos zonose ir pakrančių regionuose.

Siekiant patenkinti aukšto mechaninio veikimo reikalavimus, kabeliai turi dviejų sluoksnių izoliaciją ir apsauginės konstrukcijos dizainą, o kai kuriuose modeliuose yra plieninės juostos šarvai. Jie pasižymi išskirtiniu atsparumu slėgiui ir smūgiams, todėl tinka įvairiems klojimo būdams, tokiems kaip tiesioginis užkasimas, montavimas ant viršaus ir vamzdžių montavimas, taip veiksmingai užkertant kelią konstrukcijų pažeidimams ir graužikų užkrėtimui. Visi gaminiai praėjo antipireno bandymus, atitinkančius atitinkamus saugos standartus. Jie sukuria mažai dūmų ir be halogenų, efektyviai užkertant kelią ugnies plitimui ir sukuriant tvirtą apsauginį barjerą fotovoltinėms sistemoms.

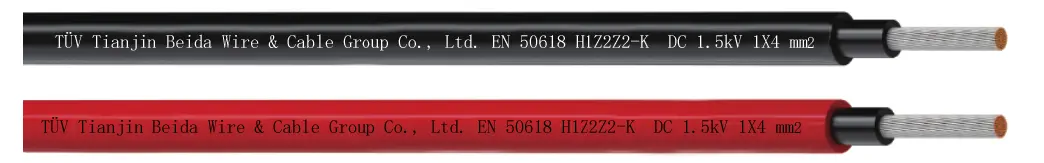

Tuv Certified Photovoltaic Cable

Standartas ir patvirtinimas

● EN 50618 (H1Z2Z2-K) ;

● PV-1F pagal 2PfG 1169/08.2007

Kabelių konstrukcija

● Laidininkas: suvytintas alavuotas varinis laidininkas pagal DIN VDE 0295 ir IEC 60228, 5 klasė

● Izoliacija: elektronų pluoštas susietas, be halogenų ir antipireno junginys, juodas

● Apvalkalas: elektronų pluoštas susietas, LSZH ir antipireninis junginys, juoda ir raudona.

Techninės charakteristikos

● Nominali įtampa Uo/U: 1/1 kV kintamoji; 1,5/1,5 kV DC; Didžiausia leistina nuolatinė įtampa: 1,8 kV DC (laidininkas/laidininkas, neįžeminta sistema, grandinė neapkrauta).

●Aplinkos temperatūra: -40℃~+90℃

●Maksimali temperatūra prie laidininko: 120 ℃ (20 000 h) pagal IEC/EN 60216-1, trumpojo jungimo temperatūra: 250 ℃/5 sek.

●Šilumos atsparumo testas: pagal EN60216-2 (temperatūros indeksas + 120 ℃)

●Atsparumas drėgmei: pagal EN 50618, 2 lentelę su 85% drėgnumu (bandymas pagal EN 60068-2-78)

●Minimalus lenkimo spindulys: 4XOD (fiksuotas), 5XOD (lenkimas)

● Izoliacijos ir apvalkalo atsparumas tempimui ir pailgėjimas: atitinka EN 50618 ir 2PfG 1169 reikalavimus

● Numatomas naudojimo laikotarpis: 25 metai

● Ovalumas: ≤15 %

● Ugnies charakteristikos pagal EN50265-2-1, IEC 60332-1, mažai dūmų emisija pagal EN 61034-2 (Šviesos pralaidumas ≥60%), Be halogenų pagal EN 50525-1, B priedas.

"Mažas dujų ėsdinimas pagal EN 50267-2-2, IEC 60754-2

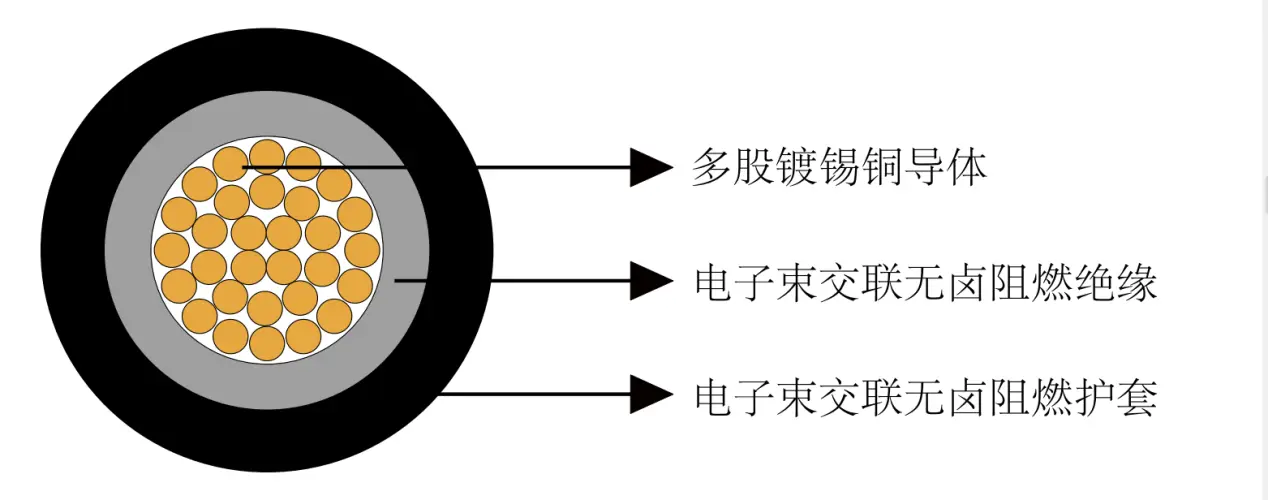

Struktūros brėžinys

Tuv Certified Photovoltaic Cable

Kabelio parametras

6.1 PV1-F (2Pfg 1169/08.2007)

PV1-F 2Pfg 1169/08.2007
Šerdies Nr X nominalus Skerspjūvis	Strandingo Nr	Nominalus laidininko skersmuo	Nominalus izoliacijos storis	Nominalus apvalkalo storis	Nominalus bendras skersmuo	Nominalus Svoris
Nr.X mm2	n/mm	mm	mm	mm	mm	kg/km
1×2,5	48/0,24	1.91	0.7	0.67	4.7	41.8
1×4	55/0,285	2.44	0.7	0.67	5.2	57.3
1×6	84/0,285	3.01	0.7	0.67	5.8	77.5
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

6.2 H1Z2Z2-K (EN 50618)

H1Z2Z2-K EN 50618
Šerdies Nr X nominalus Skerspjūvis	Strandingo Nr	Nominalus laidininko skersmuo	Nominalus izoliacijos storis	Nominalus apvalkalo storis	Nominalus bendras skersmuo	Nominalus Svoris
n X mm²	n/mm	mm	mm	mm	mm	kg/km
1×2,5	48/0,24	1.91	0.7	0.8	4.9	44.8
1×4	55/0,285	2.44	0.7	0.8	5.4	60.6
1×6	84/0,285	3.01	0.7	0.8	6	81.2
1×10	73/0,40	4.54	0.7	0.8	7.5	127.1

Laidininko varža ir srovės pralaidumas esant 20 ℃

Skerspjūvis	Didžiausia laidininko varža esant 20 ℃	Maksimalus izoliacijos atsparumas esant 20 ℃	Maksimalus izoliacijos atsparumas esant 90 ℃	Dabartinė keliamoji galia
Skerspjūvis	Didžiausia laidininko varža esant 20 ℃	Maksimalus izoliacijos atsparumas esant 20 ℃	Maksimalus izoliacijos atsparumas esant 90 ℃	Vienas kabelis laisvas ore	Vienas kabelis ant paviršių	2 apkrauti kabeliai greta paviršių
mm2	Ω/km	MΩ.km	MΩ.km	A	A	A
2.5	8.21	691	0.691	41	39	33
4	5.09	579	0.579	55	52	44
6	3.39	499	0.499	70	67	57
10	1.95	424	0.424	98	93	79
