H07V-K H07V-U H07V-R Lankstus PVC izoliuotas 1 gyslos kabelis

Tianjin Beida yra Kinijos H07V-K H07V-U H07V-R lankstaus PVC izoliuoto 1 gyslos kabelio gamintojas ir tiekėjas. Šis viengyslis kabelis visų pirma skirtas gyvenamųjų namų renovacijai ir stacionariai laidų instaliacijai pastate, tinka buitinių šviestuvų, elektros lizdų, oro kondicionavimo įrenginių ir kitos elektros įrangos stacionariai instaliacijai.

Siųsti užklausą

Prekės aprašymas

H07V-K H07V-U H07V-R Lankstūs PVC izoliuoti 1 gyslos kabeliai tinka įvairioms elektros instalijoms. Beida, pirmaujanti Kinijos gamintoja, savo gamyboje naudoja aukštos kokybės varinius laidininkus ir PVC izoliacines medžiagas, todėl kabeliai yra lankstūs, patvarūs ir pasižymi puikiu laidumu.

Šis izoliuotas viengyslis kabelis tinka stacionariai instaliacijai namuose, apšvietimo sistemose ir elektros įrangoje. Jo vardinė įtampa yra 450/750 V, ji yra atspari ugniai ir atitinka tarptautinius saugos ir veikimo standartus.

Produkto struktūra

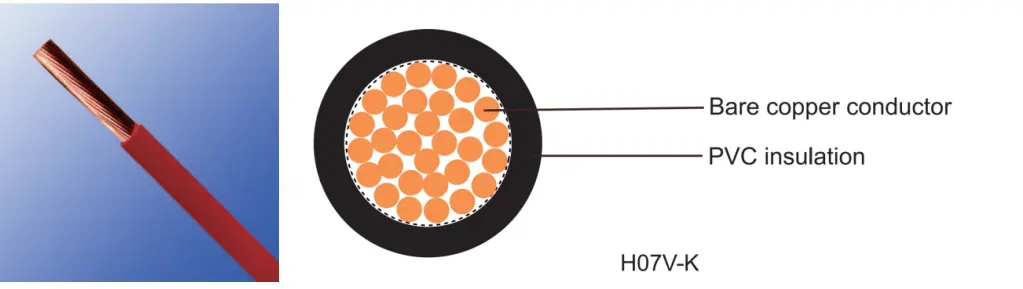

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Viengyslis H07V kabelis, sudarytas iš T1R vario laidininko ir bešvinės PVC izoliacijos, turi CE sertifikatą, pasižymi puikiomis elektrinėmis ir mechaninėmis fizinėmis savybėmis.

Dirigentas

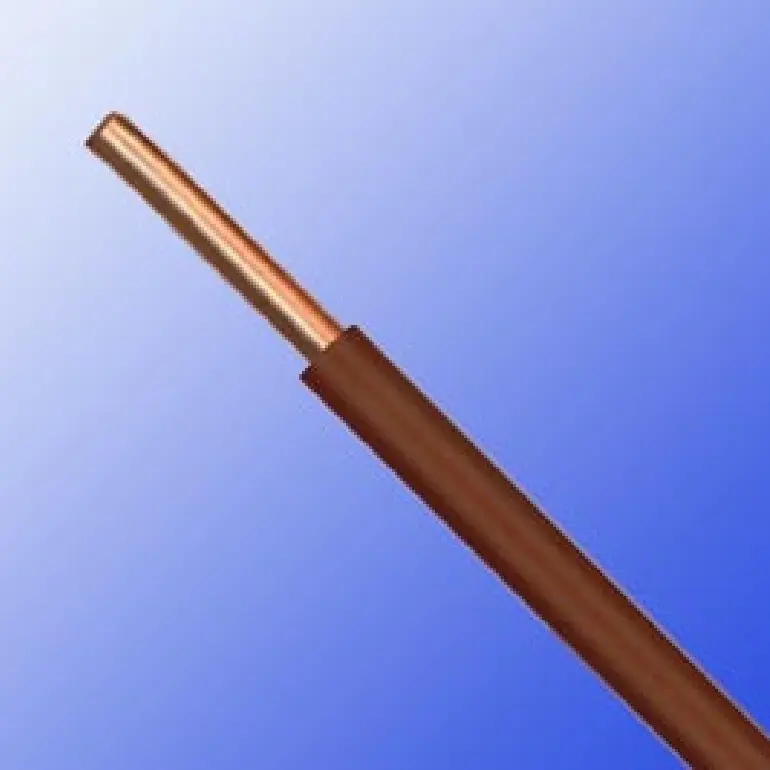

H07V-U: tvirtas plikas varinis laidininkas, atitinkantis EN 60228 cl-1 standartą, užtikrinantis stabilų srovės perdavimą, tinkamas stacionariai instaliacijai.

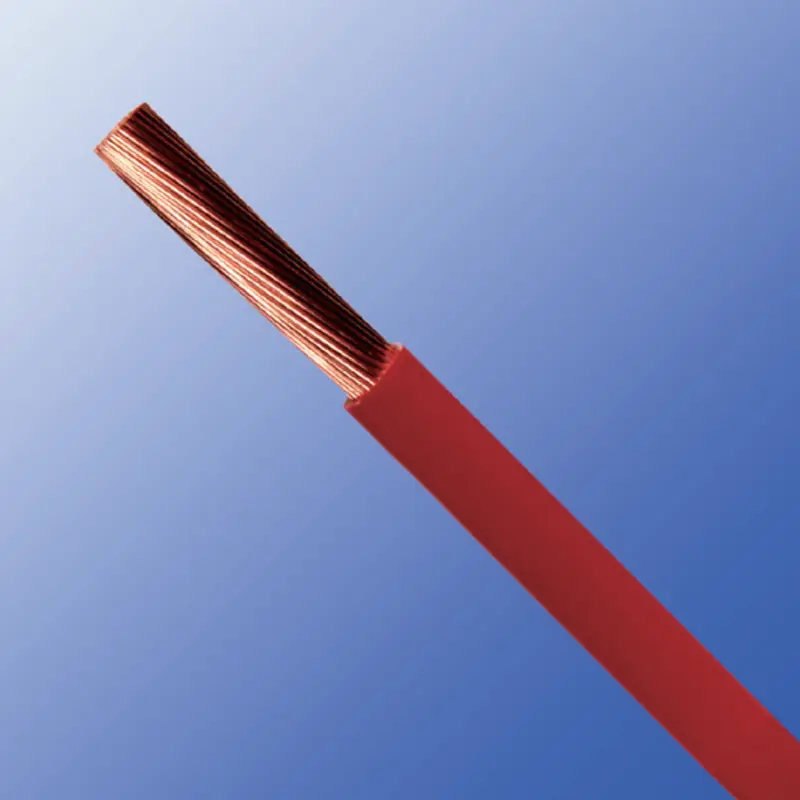

H07V-R: suvytintas plikas varinis laidininkas, atitinkantis EN 60228 cl-2 standartą, labiau tinka sudėtingiems laidams, turi gerą atsparumą tempimui ir lenkimo savybes.

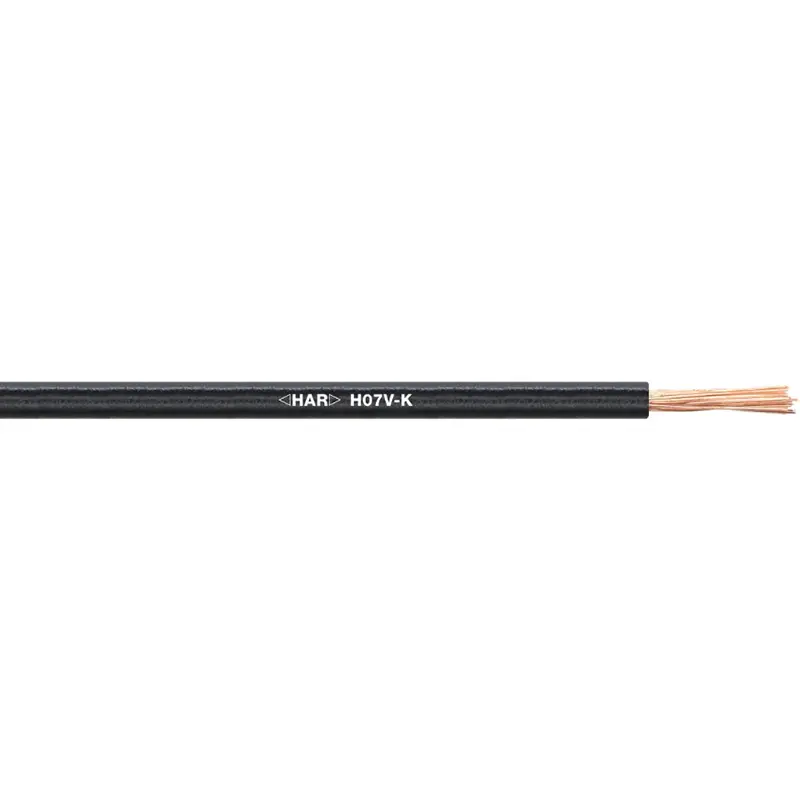

H07V-K: Smulkios grandinės varinis laidininkas, atitinkantis EN 60228 cl-5 standartą. Siūlo didesnį lankstumą, tinka aplinkai, kuriai reikalingas didesnis lankstumas, pvz., mobiliai elektros įrangai arba vietoms, kuriose reikalingas didesnis lenkimo spindulys.

Izoliacijos sluoksnis

Kabelio izoliacinė medžiaga yra bešvinis PVC, atitinkantis TI 2 standartą. Jis užtikrina geras elektros izoliacijos charakteristikas ir veiksmingai apsaugo nuo korozijos nuo išorinės aplinkos, todėl pailgėja kabelio eksploatavimo laikas ir saugumas.

Produkto privalumai

H07V-K H07V-U H07V-R Lankstūs PVC izoliuoti 1 gyslos kabeliai plačiai naudojami žemos įtampos stacionariuose laiduose. Kodėl verta rinktis šiuos kabelius?

1. Elektros našumas

Gaminio vardinė įtampa yra 450/750 V, todėl tinka daugeliui civilinių ir pramoninių žemos įtampos elektros paskirstymo sistemų. Varinis laidininkas turi didelį laidumą ir mažą varžą, todėl energijos nuostoliai yra minimalūs.

PVC izoliacija turi gerą dielektrinį stiprumą, efektyviai apsaugodama nuo trumpojo jungimo ir nuotėkio.

2. Mechaninis ir aplinkosauginis veikimas

Kabelio PVC izoliacijos sluoksnis turi tam tikrą atsparumo dilimui, alyvos ir cheminės korozijos laipsnį. Jo veikimo temperatūros diapazonas yra nuo -5°C iki +70°C, todėl tinka sausai arba bendrai patalpų aplinkai.

Mūsų viengysliai izoliuoti kabeliai taip pat turi tam tikrą antipireną, atitinkantį pagrindinius priešgaisrinės saugos reikalavimus.

3. Lengvas montavimas

Visus tris modelius lengva montuoti.

H07V-K turi lankstų laidininką, todėl jis yra minkštas ir lengvai sulenkiamas net uždarose erdvėse ar sudėtingoje maršruto aplinkoje.

H07V-R turi vingiuotą laidininką, kuris suderina lankstumą ir mechaninį stiprumą, kad būtų patogu montuoti vietoje.

H07V-U turi tvirtą laidą, paprastą konstrukciją ir yra mažiau linkęs lenkti tiesiojo montavimo metu.

Kaip pasirinkti iš šių trijų suskirstytų kabelių tipų?

Rekomenduojamas pasirinkimas priklauso nuo tikrojo taikymo scenarijaus. Būdama patikima gamintoja, „Beida“ pasitelkia savo profesinę patirtį analizuodama atrankos pagrindą ir teikdama rekomendacijas.

▷H07V-U

Tai pats paprasčiausias ir pigiausias pasirinkimas. Dėl vienos storos varinės vielos jis pasižymi stipriomis „formavimo“ galimybėmis ir yra labai stabilus, kai yra nutiestas tiesiais vamzdžiais.

Rekomenduojamas panaudojimas: Paslėpta instaliacija renovuojant namus (rozetės, jungikliai), pagrindinis pastato elektros paskirstymas.

▷H07V-R

Tai standus laidas, patobulinta H07V-U vieno gyslo kabelio versija. Kai dabartinis poreikis yra didelis, o vielos skerspjūvio plotas viršija 10 mm2, viena varinės vielos gijos turi apribojimų. Storą varinę vielą reikia padalyti į 7 ar daugiau vijų, susuktų kartu.

Trumpai tariant, H07V-R išlaiko standžios vielos laidų stabilumą ir yra šiek tiek lankstesnis nei U tipo.

Rekomenduojamas naudojimas: Pramoninių įrenginių įėjimo linijos, didelės galios paskirstymo magistralinės linijos, ilgų atstumų vamzdžių klojimas.

▷H07V-K

Šis tipas susideda iš dešimčių ar net šimtų plonų varinių laidų, panašių į plaukų sruogas, ir gali būti lengvai surišamas kaip virvė.

Pagrindinis dalykas: labai atsparus vibracijai. Jei jūsų įranga vibruoja, turite pasirinkti K tipo.

Pastaba: lanksčių laidų galai linkę dilti. Montuojant turi būti naudojami šalto spaudimo gnybtai (europiniai gnybtai/smeigtukai); jų negalima tiesiogiai prisukti po varžtais, kitaip dėl prasto kontakto gali lengvai kilti gaisras.

Rekomenduojamas naudojimas: PLC valdymo spintos, antrinės skirstomųjų dėžių grandinės, elektros prietaisų vidiniai laidai.

Našumo parametras

Nominali įtampa: 450/750V

Bandomoji įtampa: 2500 V

Laidininko varža: Žiūrėkite žemiau esantį lapą

Darbinė temperatūra: -5ºC iki +70ºC

Trumpojo jungimo temperatūra: +160 ºC

Antipirenas: pagal IEC 60332-1-2

Minimalus lenkimo spindulys: 4* OD

Matmenų dydis: Žiūrėkite žemiau esantį lapą

Tipas	Dirigentas		Izoliacija			Elektrinė charakteristika
	Nominalus plotas	Dirigento struktūra	Izoliacijos storis	Bendras skersmuo		Laidininko varža esant 20 ℃ Maks
	Nominalus plotas	Dirigento struktūra	Izoliacijos storis	(mm)		Laidininko varža esant 20 ℃ Maks
	mm	Nr./mm	mm	Min	Maks	Ω／km
H07V-U	1.5	1/1,38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2,25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
H07V-R	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1,32	1.0	5.6	6.7	1.83
	16	7/1,67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2,47	1.2	9	10.9	0.524
	50	19/1,75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2,00	1.6	15.6	18.8	0.153
	150	37/2,22	1.8	17.3	20.9	0.124
	185	37/2,48	2	19.3	23.3	0.0991
	240	61/2,22	2.2	22	26.6	0.0754
H07V-K	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

Sertifikatai ir standartas

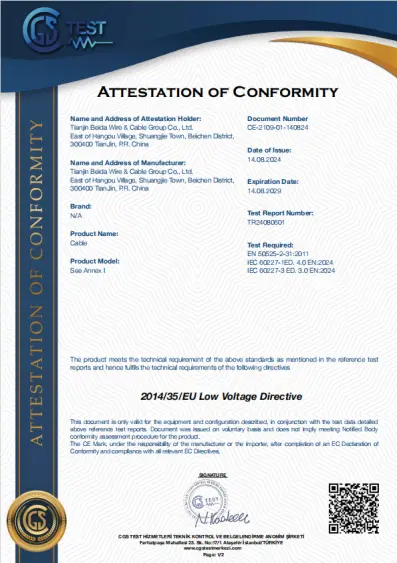

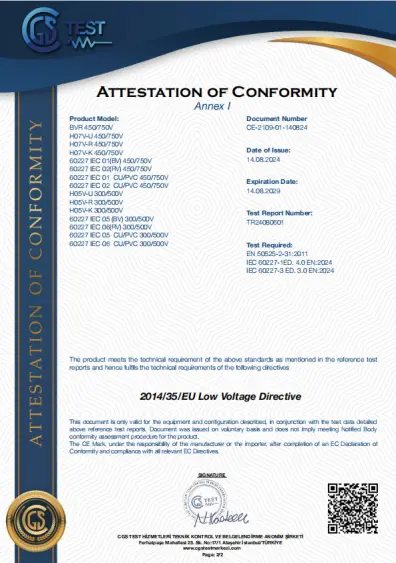

CE sertifikatas

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Standartas: EN 50525-3-21, IEC 60227-1, IEC 60227-3

Kodėl verta rinktis mus?

Pristatymas laiku

Turime efektyvią gamybos sistemą su trumpais gamybos ciklais, leidžiančią užsakymus įvykdyti per trumpą laiką.

Didelis inventorius

„Beida“ yra profesionalus tiekėjas, todėl savo sandėlyje turime didelį inventorių, todėl galime greitai išsiųsti. Nepriklausomai nuo jums reikalingų kabelių specifikacijų, galime greitai atsakyti.

Kokybės standartai

Mūsų gaminiai gaminami griežtai pagal EN 50525 standartą, o mūsų kokybė yra sertifikuota visame pasaulyje. Kiekvienas kabelis yra kelis kartus patikrintas kokybės.

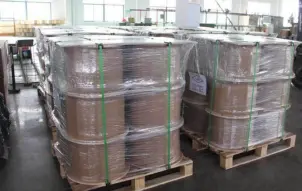

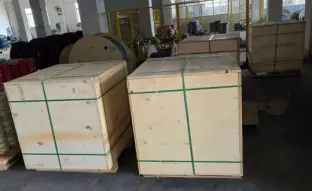

Pakavimo parinktys

Kabelių pakuotes galima įsigyti ritės arba ryšulio pavidalu, todėl siūlomos lankstesnės transportavimo galimybės ir leidžia pasirinkti tinkamiausią pakavimo būdą pagal jūsų poreikius.

Individualūs ugniai atsparūs ir ugniai atsparūs kabeliai

Jei turite konkrečių reikalavimų, galime pagaminti skirtingų klasių antipirenus ir ugniai atsparius kabelius, užtikrinančius pakankamą saugumą ir padidintą priešgaisrinės apsaugos efektyvumą, net kai kabeliai naudojami specialioje aplinkoje.
