XLPE izoliuotas LSZH apvalkalas nešarvuotas maitinimo kabelis

XLPE izoliuoti LSZH apvalkalu nešarvuoti maitinimo kabeliai yra aukštos kokybės produktai, kuriuos siūlo Tianjin Beida, mes esame patikimi gamintojai ir tiekėjai. Šios serijos kabeliuose naudojama XLPE izoliacija, pagaminta fizinio kryžminio susiejimo būdu, kuri ne tik pasižymi puikiomis elektrinėmis savybėmis (atsparumas temperatūrai iki 90 ℃, o viršutinė darbinės temperatūros riba yra 30 % aukštesnė nei PVC kabelių), bet ir molekulinės struktūros modifikavimo dėka pasiekiamas dvigubas ugnies slopinimo ir ekologiškumo proveržis. Jo išorinis apvalkalas pagamintas iš specialiai sukurtos behalogeninės, mažai dūmų poliolefino medžiagos, kuri degimo metu išskiria tik nedidelį kiekį baltų dūmų, o dūmų tankis ir šviesos pralaidumas atitinka aukščiausius GB/T 17651 standarto reikalavimus, užtikrinant, kad matomumas gaisro vietoje išliktų saugiame diapazone.

Šiuo metu „Beida“ kabelių serija yra suformavusi visą gaminių matricą, apimančią visus įtampos lygius nuo 0,6/1kV iki 26/35kV ir visus laidų skerspjūvius nuo 1,5mm² iki 1000mm². Tarp jų WDZ-YJY tipas tinka sausai patalpų aplinkai, o WDZ-YJY23 tipas turi optimizuotą apvalkalo formulę drėgnoms aplinkoms, o WDZ-YJY43 tipas su papildoma išilgine vandeniui atsparaus sluoksnio konstrukcija gali patenkinti specialių scenarijų, pavyzdžiui, požeminių vamzdžių koridorių, poreikius.

Produkto struktūra

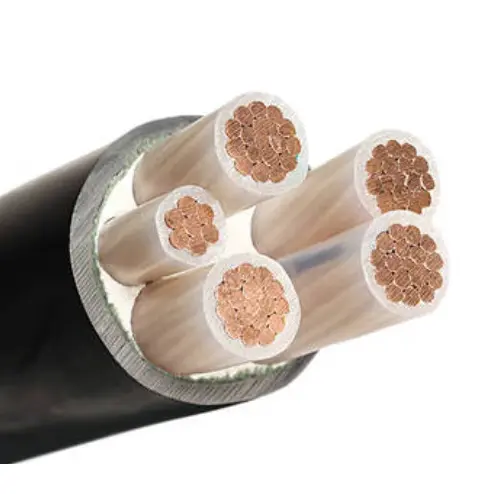

XLPE izoliuotas LSZH apvalkalas nešarvuotas maitinimo kabelis sudarytas iš T1R vario laidininko, XLPE izoliacijos ir LSOH poliolefino apvalkalo.

Laidininkas: varinis arba aliuminio laidininkas, apvalus stovas arba formos, 2 klasė pagal IEC 60228

ir GB/T 3956-2008, jei skerspjūvio plotas yra ne didesnis kaip 6 mm², tvirtas apvalus

gali būti naudojamas laidininkas, 1 klasė pagal IEC 60228 ir GB/T 3956-2008.

Izoliacija: Izoliacijos storis, medžiagos savybės turi atitikti IEC 60502 ir GB/T 12706.

Šerdies spalva: 1 šerdis: raudona arba geltona arba žalia arba mėlyna arba juoda

2 šerdys: raudona, mėlyna arba raudona, juoda

3 šerdys: geltona, žalia, raudona arba raudona, geltona, mėlyna

4 šerdys: geltona, žalia, raudona, mėlyna arba raudona, geltona, mėlyna, juoda

5 šerdys: geltona, žalia, raudona, mėlyna, juoda arba raudona, geltona, mėlyna, juoda, žalia

Virš 5 coes: baltos šerdys su juodu numeriu arba techninė sutartis su klientu

Išorinis apvalkalas: apvalkalo storis, medžiagos savybės turi atitikti IEC 60502 ir GB/T 12706.

Ugniai atsparus kabelis: turi būti naudojama ugniai atspari LSOH poliolefino išorinė apvalkalo medžiaga. Antipirenai gali būti suskirstyti į tris kategorijas: A, B ir C.

Atsparus ugniai kabelis: aplink laidininką turi būti apvynioti du žėručio juostos sluoksniai.

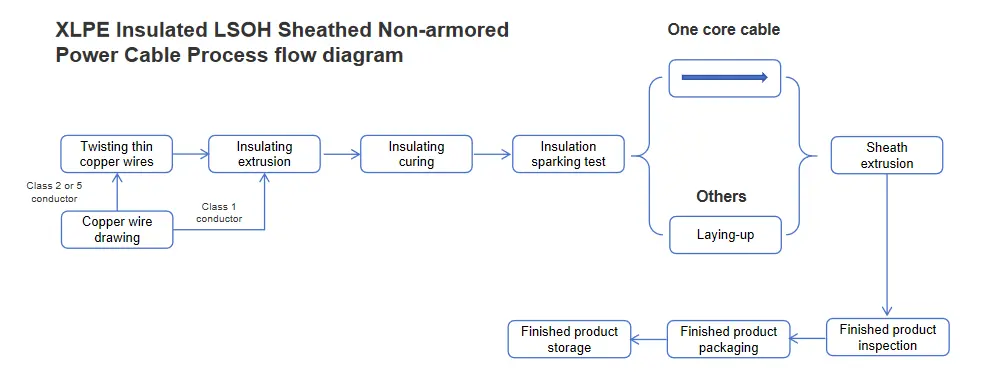

Proceso eigos diagrama

Produkto taikymas

Metro, požeminių tunelių, civilinės oro gynybos inžinerijos ir kitų požeminių uždarų inžinerinių svarbių gamyklų pastatų, pagrindinių laboratorijų, duomenų centrų, chemijos gamyklų, daugiaaukščių pastatų, ligoninių, prekybos centrų, mokyklų, gimnazijų, kino teatrų, greitųjų traukinių stočių / oro uostų laukimo salėse ir kitose perpildytose vietose, kurioms keliami aukšti saugos ir korozijos reikalavimai.

Palyginimas su įprastu PVC apvalkalu kabeliu

Našumo parametras

Gaminio vardinė įtampa yra 0,6/1 kV. Bandymo metu buvo įjungta iki 3,5 kV bandomoji įtampa ir palaikoma 5 minutes be jokio gedimo, o tai rodo patikimą izoliacijos veikimą. Kalbant apie laidininko varžą, esant 20 ℃, jo laidininko varžos vertė griežtai atitinka IEC 60228 arba GB/T 3956 standartus, užtikrinant stabilų elektrinį veikimą.

Kalbant apie prisitaikymą prie temperatūros, produktas pasižymi puikiomis eksploatacinėmis savybėmis ir stabiliai veikia plačiame temperatūros diapazone nuo -5 ℃ iki +90 ℃. Net esant trumpojo jungimo sąlygoms, jis gali atlaikyti iki +250 ℃ temperatūrą nepažeisdamas. Kalbant apie lenkimo charakteristikas, gaminyje nurodytas minimalus lenkimo spindulys, kuris yra 15 kartų didesnis už išorinį skersmenį, o minimalus statinis lenkimo spindulys yra 10 kartų didesnis už išorinį skersmenį, užtikrinant lankstumą montuojant ir naudojant.

Be to, XLPE izoliuotas LSZH apvalkalas nešarvuotas maitinimo kabelis atitinka aukštus antipireno ir atsparumo ugniai standartus. Jo antipirenas atitinka IEC 60332 arba GB/T 19666 standartus, veiksmingai užkertant kelią ugnies plitimui; jo atsparumas ugniai atitinka IEC 60331 arba GB/T 19666 standartus, užtikrinant, kad jis išlaikys tam tikrą funkcionalumą net ekstremaliomis sąlygomis, pavyzdžiui, gaisro atveju. Tuo pačiu metu gaminio pH vertė ir laidumas griežtai atitinka IEC 60754 ir GB/T 19666-2019 standartus, jo šviesos pralaidumas atitinka IEC 61034 ir GB/T 19666-2019 standartus, o jo bendras halogeninių rūgščių dujų išsiskyrimas taip pat atitinka/607 I44EC standartus. 19666-2019 standartus, visapusiškai užtikrinančius gaminio saugumą ir ekologiškumą.

Srovės pralaidumas amperais (A)

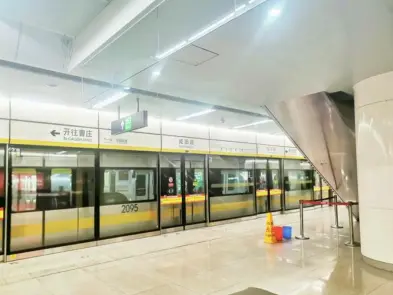

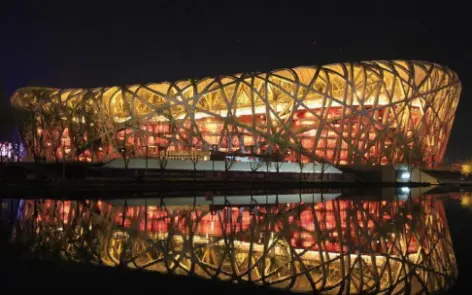

Vienas po kito einantys atvejai

Pakavimas ir pristatymas

Informacija apie pakuotę:

Jį lemia perkamas kiekis ir reikalavimai. Galima derėtis.

Uostas: Tiandzino uostas

Pristatymas: jūra, oru, greituoju transportu.
