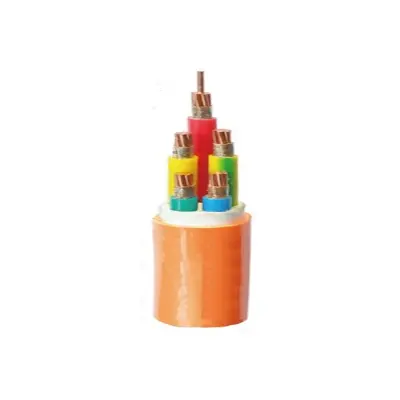

BBTRZ lankstūs ugniai atsparūs kabeliai naudojami kaip pagrindinė maitinimo linija iš pastotės (arba pagrindinės paskirstymo patalpos) į priešgaisrinę sistemą arba specialiose ir I klasės vietose. Juos reikia naudoti kaip A klasės ugniai atsparius kabelius arba kaip ilgalaikio 90°C temperatūros mažai dūmų, halogenų neturinčių liepsną slopinančių kabelių pakaitalą. Šie kabeliai naudojami stacionariai montuojami.

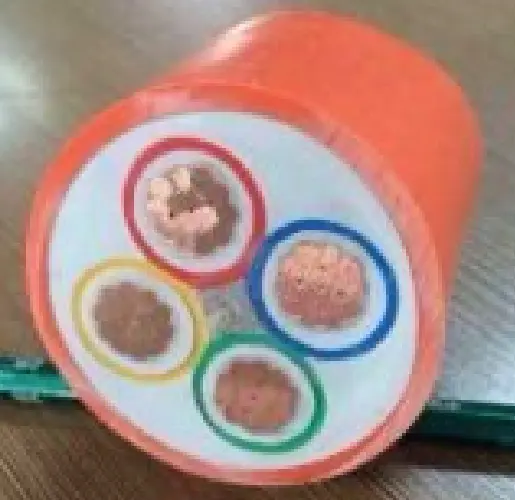

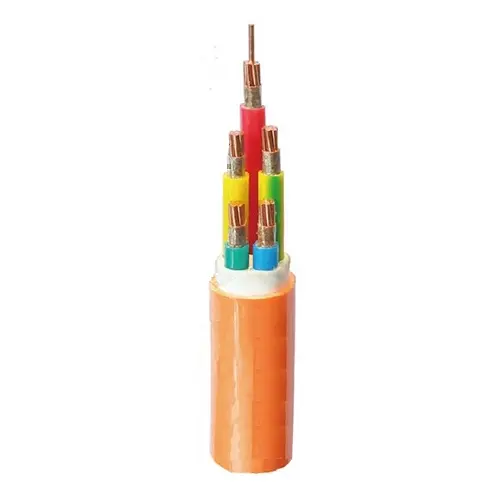

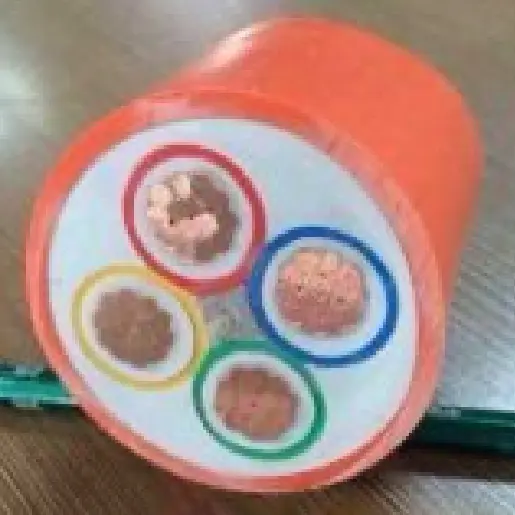

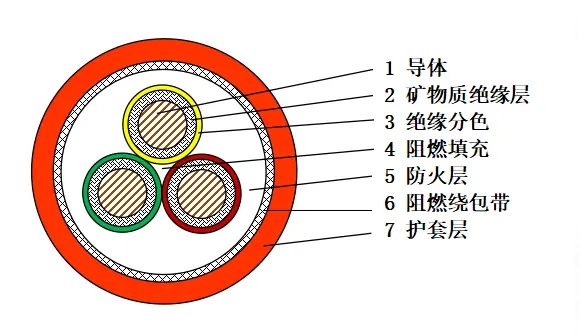

Kabelio konstrukcijos dizainas yra kruopštus ir profesionalus. Laidininko dalyje naudojamas pirmojo arba antrojo atkaitinto vario laidininkas, pasižymintis puikiu laidumu ir lankstumu, atitinkančiu įvairių scenarijų galios perdavimo poreikius.
Mineralinės izoliacijos sluoksnyje panaudota apvyniota ugniai atspari žėručio juosta, kuri dėl savo unikalių medžiagų savybių gali efektyviai užkirsti kelią ugnies plitimui esant aukštai temperatūrai ar liepsnai, užtikrinant patikimą kabelio priešgaisrinę apsaugą.
Spalvotu apšiltinimo sluoksniu naudojama kryžminė polietileninė izoliacinė medžiaga, naudojant įvairius spalvų kodavimo būdus. Galima pridėti izoliacinių dažų arba naudoti spalvotas juostas, spalvotus siūlus ir pan., kad būtų galima greitai ir tiksliai nustatyti grandines montuojant ir prižiūrint kabelius.
Kabelių užpildymo procese liepsną slopinančios užpildymo medžiagos naudojamos centre, kad slopintų liepsnos plitimą. Tuo tarpu vyniojimo juosta gali būti naudojama užpildo medžiagoms surišti, kad būtų užtikrintas sandarus užpildymas ir konstrukcijos stabilumas.
Ugniai atsparus sluoksnis susideda iš mineralų ir vyniojamųjų juostų. Pirma, ant kabelio šerdies išspaudžiamas mineralinės medžiagos sluoksnis, turintis tokių pranašumų kaip atsparumas ugniai, atsparumas ugniai, atsparumas aukštai temperatūrai ir šilumos izoliacija, siekiant sukurti ugnies barjerą. Išorinis sluoksnis yra apsaugotas antipireno juosta, apvyniota aplink jį, siekiant sustiprinti atsparumą ugniai ir užtikrinti saugų kabelio veikimą ekstremaliose aplinkose.
Apvalkalas pagamintas iš behalogeninės, mažai dūmų, antipireno poliolefino apvalkalo medžiagos, kuri pasižymi puikiomis antipireno savybėmis ir nesukuria kenksmingų dūmų degimo metu, taip sumažinant žalą personalui ir aplinkai. Apvalkalas paprastai yra oranžinės arba mandarino spalvos, o tai traukia akį ir lengvai atpažįstamas. Pagal pageidavimą jis taip pat gali būti nudažytas juodai, kad atitiktų skirtingų naudojimo scenarijų poreikius.
Šių BBTRZ lanksčių ugniai atsparių kabelių vardinė įtampa yra 0,6/1kV. Bandymo fazės metu 5 minutes buvo įjungta 3,5 kV bandomoji įtampa ir gedimų neįvyko. Ilgalaikė leistina kabelio laido darbinės temperatūros riba yra 90 ℃. Klojant kabelį aplinkos temperatūra neturi būti žemesnė nei 0 ℃. Mažiausias lenkimo spindulys yra 12 kartų didesnis už išorinį kabelio skersmenį (12*OD). Mineralinės izoliacijos sluoksnis pagamintas iš kelių sluoksnių žėručio juostos, pasižyminčios ugniai atspariomis savybėmis.
Kalbant apie atsparumą ugniai, šis kabelis atitinka tiek įmonių standartų, tiek IEC 60331-1 reikalavimus, jo degimo trukmė yra iki 180 minučių. Kalbant apie laidininko varžą 20 °C temperatūroje, jis turi atitikti 1 arba 2 tipo atkaitinto vario laidininkų specifikacijas, nurodytas GB/T 3956 ir IEC 60228. Kalbant apie izoliacijos varžą, kabelio izoliacijos varža turi būti ne mažesnė kaip 100 MΩ·km esant aplinkos temperatūrai.
Be to, gatavam kabeliui turi būti atliktas atsparumo ugniai bandymas, taikant bandymo metodą pagal GB/T 19216.21 nuostatas. Gaisro poveikio temperatūra nustatoma 950–1000 ℃, trunkanti 180 minučių, po to seka 15 minučių aušinimo laikotarpis. Šiuo laikotarpiu kabelis neturi būti trumpųjų jungimų arba atvirų.
|
branduolių skaičius |
1 |
2, 3 |
4 |
5 |
3+1, 3+2 |
4+1 |
|
skerspjūvis mm2 |
25–630 |
1,5–300 |
1,5–240 |
1,5–185 |
4–300 |
4–240 |

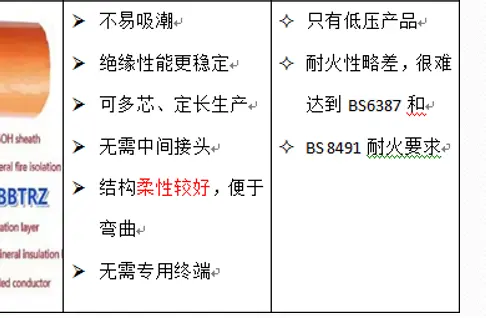

Lanksčiojo ugniai atsparaus kabelio BBTRZ privalumai ir trūkumai, palyginti su mineralinės izoliacijos kabeliu BTTZ:
Privalumai:
Kabelių izoliacija nėra linkusi sugerti drėgmę ir turi stabilias izoliacijos savybes.
Galima pagaminti kelias fiksuoto ilgio gyslas, sumažinant tarpinių jungčių skaičių kabeliuose.
Konstrukcija yra lanksti, palengvinanti kabelio lenkimą ir sumažinanti klojimo sunkumus.
Kabelius galima naudoti be tam skirtų galų, todėl sumažėja priedų kaina.
Trūkumai: Atsparumas ugniai yra šiek tiek prastesnis ir negali atitikti BS 8491 reikalavimų.
Maksimali darbinė temperatūra yra 90 ℃, kuri nesiekia BTTZ 250 ℃
Aukščiausias degimo efektyvumo lygis gali atitikti B1 klasės reikalavimus, bet negali atitikti A klasės reikalavimų.

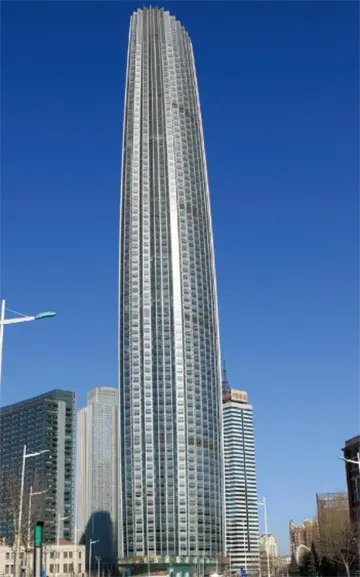

daugiaaukštis pastatas

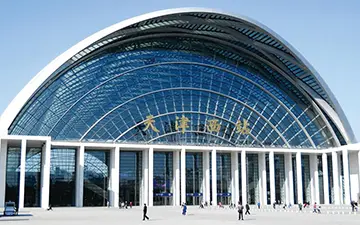

geležinkelio stotis

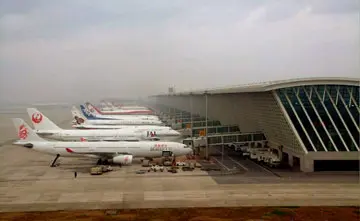

oro uosto terminalas

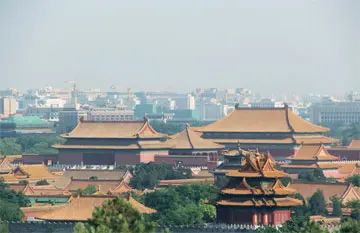

istorinių ir vaizdingų vietų
Informacija apie pakuotę:
Jį lemia perkamas kiekis ir reikalavimai. Galima derėtis.
Uostas: Tiandzino uostas
Pristatymas: jūra, oru, greituoju transportu.
