RTTZ ugniai atsparus gofruotas varinis kabelis

Tianjin Beida yra RTTZ ugniai atsparių gofruotų varinių kabelių tiekėjas ir gamykla Kinijoje. Kabeliai susideda iš varinių laidininkų, sintetinės žėručio juostos izoliacijos ir gofruoto vario juostos apvalkalo. Šie kabeliai yra sudaryti tik iš neorganinių medžiagų, jų nuolatinė darbo temperatūra yra 90°C. Jie gali palaikyti maitinimą 3 valandas liepsnos sąlygomis nuo 950°C iki 1000°C nepatiriant trumpųjų jungimų ar atjungimų. Gaisro atveju šie kabeliai beveik neišskiria dūmų ar nuodingų dujų. Jei reikia papildomos apsaugos, ant vario apvalkalo galima uždėti halogenų neturintį, mažai dūmų sukeliantį nemetalinį apvalkalą, kad būtų pagerintos mechaninės ir drėgmei atsparios kabelio savybės.

Siųsti užklausą

Prekės aprašymas

Pasirinkite Tianjin Beida kaip gamintoją ir tiekėją, pasirinkite patikimą RTTZ ugniai atsparaus gofruoto vario kabelio sprendimą. Galime pasiūlyti tiesiogines gamyklines kainas.

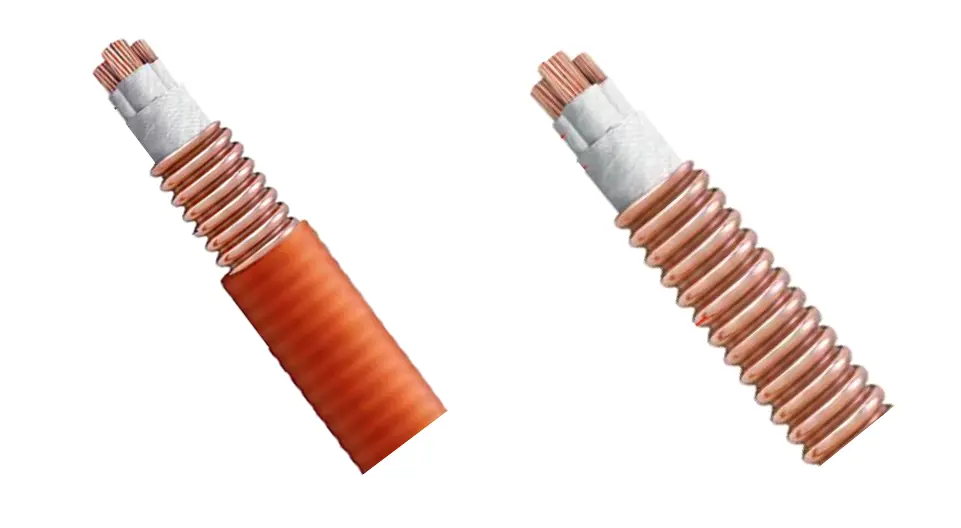

Rttz Fire Retardant Corrugated Copper Cable

Taikymo sritis:

kabelio modelis	Taikomi scenarijai	Taikymo scenarijai
RTTZ	Nominali įtampa 0,6/1kV ir mažesnė, tinka elektros perdavimui ir paskirstymui vietose, kuriose keliami aukšti priešgaisrinės saugos reikalavimai, ypač gaisro gesinimo ir avarinio maitinimo linijoms	Daugiaaukščiai pastatai, ligoninės, metro, tuneliai, duomenų centrai, prekybos centrai, parodų salės, garažai, pramogų vietos, chemijos pramonė, metalurgija ir kitos aukštos temperatūros / degios ir sprogios vietos
WD-RTTYZ	Panašiai kaip RTTZ, jis taip pat turi atitikti mažai dūmų, be halogenų ir antipireno reikalavimus uždaroms patalpoms, kuriose daug personalo.	Teritorijos, kuriose taikomi griežti dūmų toksiškumo ir šviesos pralaidumo reikalavimai, pvz., metro, atominės elektrinės, mokyklos, ligoninės, maisto gamyklos, daugiaaukščiai gyvenamieji pastatai ir dideli kompleksai

Produkto struktūra

Kabelio konstrukcija ir techniniai reikalavimai

Laidininkas: naudokite pirmojo arba antrojo tipo atkaitinto vario laidininką.

Mineralinis izoliacinis sluoksnis: gaminamas apvyniojant ugniai atsparią žėručio juostą ar kitas panašias funkcijas atliekančias mineralines izoliacines juostas.

Kabelio surinkimas ir apsauginis sluoksnis: kabelio gyslos yra sandariai užpildytos medžiagomis, turinčiomis antipireno ir ugniai atsparių savybių, o apsauginis sluoksnis sudarytas iš tinkamos antipireno ir ugniai atsparios juostos, apvyniotos aplink juos.

Vario metalinis apvalkalas: gaminamas naudojant vario juostos argono lankinio suvirinimo technologiją ir gofruotas.

Apvalkalo sluoksnis: pagamintas iš behalogeninės, mažai dūmų, ugniai atsparios poliolefino apvalkalo medžiagos. Paprastai tai yra oranžinė arba mandarino spalva, tačiau juodą galima pasirinkti pagal reikalavimus.

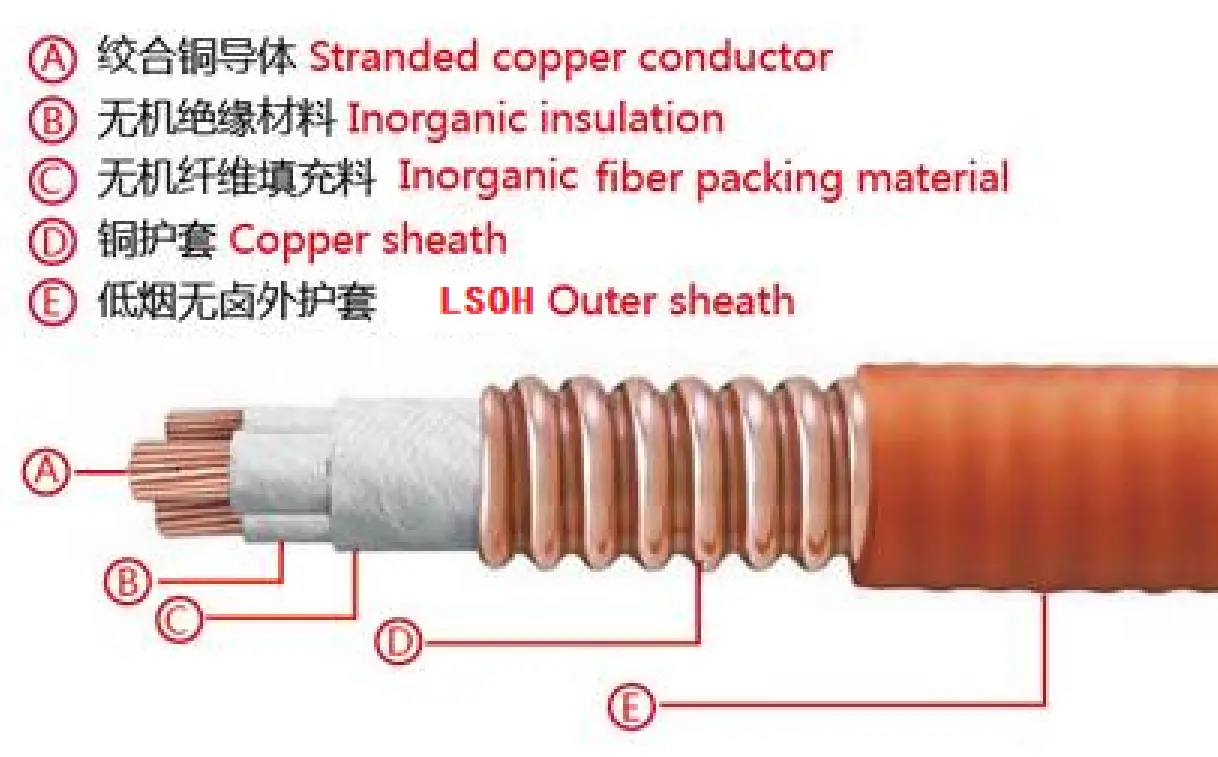

struktūrinė schema

Rttz Fire Retardant Corrugated Copper Cable

Našumo parametras

RTTZ ugniai atsparaus gofruoto vario kabelio vardinė įtampa yra 0,6/1kV. Bandomoji įtampa nustatyta ties 3,5 kV, o įtampa nuolat veikiama 5 minutes be jokių gedimų per šį laikotarpį. Maksimali leistina ilgalaikė kabelio laidininko darbo temperatūra yra 90 ℃.

Klojant kabelius, aplinkos temperatūra neturi būti žemesnė nei 0 ℃. Mažiausias lenkimo spindulys yra 12 kartų didesnis už išorinį kabelio skersmenį. Mineralinės izoliacijos sluoksnis yra kruopščiai pagamintas naudojant kelis ugniai atsparios žėručio juostos sluoksnius.

Esant 20ºC, laidininko varža turi griežtai atitikti nurodytus 1 ar 2 tipo atkaitinto vario laidininkų standartus GB/T 3956 ir IEC 60228. Aplinkos temperatūroje kabelio izoliacijos varža turi būti ne mažesnė kaip 100 MΩ·km.

Kalbant apie atsparumo ugniai bandymus, jis visiškai atitinka standartinius GB/T 34926 reikalavimus. Specifinis bandymo metodas yra toks:

Pirma, atlikite C, W, Z testus pagal BS 6387 standartą;

Antra, bandymas turi būti atliktas pagal BS 8491 nuostatas;

Trečia, atlikite atsparumo ugniai bandymą pagal GB/T 19216.21, kai temperatūra kontroliuojama 950–1000 ℃, ugnies poveikio trukmė 180 minučių ir aušinimo laikotarpis 15 minučių. Šiuo laikotarpiu kabelis neturi būti trumpųjų jungimų arba atvirų.

Prekės vaizdavimo būdas

Prekės kodas

Žėručio juostos mineralinės izoliacijos kabelis su gofruotu vario apvalkalu………R

Išorinis poliolefino apvalkalas……………Y

Varinis laidininkas ........................ T

Be halogenų ir mažai dūmų …………………WD (pasirinktinai)

Varinis apvalkalas .......................... T

Antipireno klasės A/B/C... ZA/B/C

Žėručio juosta ................................................................................................. Z

Nominali įtampa …………………0,6/1

Kabelio specifikacijos

branduolių skaičius	1	2	3	4	5	3+1, 3+2	4+1
skerspjūvis mm²	25–630	1,5–300	1,5–240	1,5–185	1,5–150	4–185	4–150

Atsargumo priemonės kabeliams

Montavimas

Klojimo būdas: gali būti tiesiamas tuneliuose, kabelių tranšėjose, loveliuose, loviuose ir šachtose, palaikomas ir atviras, ir paslėptas klojimas. Viengyslių kabelių fiksavimui draudžiama naudoti magnetiškai laidžias medžiagas (pvz., geležinę vielą), kad būtų išvengta sūkurinės srovės praradimo.

Lenkimas ir tarpatramis: valdykite lenkimo spindulį pagal gamintojo specifikacijas. Horizontaliojo pakabos tarpatramio nuoroda: jei išorinis skersmuo ≤20 mm, tarpatramis yra 400 mm; tiems, kurių > 20 mm, tarpatramis yra 800 mm. Vertikalios atramos tarpatramiai: Jei išorinis skersmuo ≤20 mm, tarpatramis yra 1500 mm; tiems, kurių > 20 mm, tarpatramis yra 1000 mm.

Išvyniojimas ir tvirtinimas: Išvyniokite kabelį pagal kryptį, pažymėtą ant kabelio ritės, kad nesusisuktumėte; žr. aukščiau pateiktus reikalavimus dėl tvirtinimo tarpatramio kabelių lovelyje.

Terminalas ir jungtis

Gnybtų gamyba: nuimkite maždaug 300 mm izoliacijos nuo galinio laidininko, užspauskite laido nosį ir megaohmetru patikrinkite izoliacijos varžą tarp vario apvalkalo ir laidininko, taip pat tarp laidininkų. Įsitikinę, kad izoliacijos varža yra patenkinama, sandarinimui uždėkite termiškai susitraukiančią įvorę.

Tarpinės jungtys: pageidautina naudoti baigtas jungtis, kurių atsparumas ugniai atitinka kabelio korpuso atsparumą ugniai. Montuojant vietoje, būtina užtikrinti sandarinimą ir izoliaciją, kad būtų sumažintos gedimo vietos.

Eksploatacija ir priežiūra

Temperatūros kontrolė: Normalaus veikimo metu laidininko temperatūra neturi viršyti 90 ℃. Kai laidininkas neliečiamas ir nesiliečia su degiomis medžiagomis, apvalkalo temperatūrą galima pakelti iki 105 ℃.

Izoliacijos bandymas: reguliariai naudokite meggerį, kad patikrintumėte izoliacijos atsparumą, kad įsitikintumėte, jog nėra drėgmės ar pažeidimų; vario apvalkalas turi būti patikimai įžemintas, kad būtų užtikrintas saugumas.

Nuostolių prevencija ir apsauga: Stenkitės nebraižyti apvalkalo aštriais daiktais, o einant per sienas/grindų plokštes uždėkite apsaugines įvores, kad išvengtumėte mechaninių pažeidimų.
