XLPE izoliuotas PVC apvalkalas STA maitinimo kabelis
  • XLPE izoliuotas PVC apvalkalas STA maitinimo kabelisXLPE izoliuotas PVC apvalkalas STA maitinimo kabelis
  • XLPE izoliuotas PVC apvalkalas STA maitinimo kabelisXLPE izoliuotas PVC apvalkalas STA maitinimo kabelis
  • XLPE izoliuotas PVC apvalkalas STA maitinimo kabelisXLPE izoliuotas PVC apvalkalas STA maitinimo kabelis

XLPE izoliuotas PVC apvalkalas STA maitinimo kabelis

Jei ieškote patikimo XLPE izoliuoto PVC apvalkalo STA maitinimo kabelio gamintojo ir tiekėjo, galite pasirinkti Tianjin Beida. Šis gaminys yra plačiai naudojamas plieninės juostos šarvuotas maitinimo kabelis žemos įtampos energijos perdavimui, kuris gali būti palaidotas tiesiai po žeme. Pagal skirtingą pralaidumą, bendro kabelio laidininko skerspjūvio plotas svyruoja nuo 2,5 mm2 iki 500 mm2.

Remdamiesi Tianjin Beida Cable Group 35 metų giliu auginimu kabelių pramonėje, pristatėme XLPE izoliuotą PVC apvalkalą STA maitinimo kabelį, kurį galima pavadinti žemos įtampos elektros perdavimo lauko stiprumu.

Kaip aukštųjų technologijų įmonė, turinti Kinijoje gerai žinomą prekės ženklą, ISO sistemos sertifikavimą ir kitas patikimas kvalifikacijas, „Beida Group“ remia tarptautine pažangia gamybos ir bandymo įranga bei 3,1% metinės pardavimo apimties investicijomis į mokslinius tyrimus ir plėtrą, todėl šis plieninės juostos šarvuotas kabelis turi neprilygstamų pagrindinių pranašumų.

Jo XLPE izoliacinė medžiaga užtikrina puikų elektrinį našumą ir atsparumą karščiui, PVC apvalkalas su plieninės juostos šarvais, kad būtų pasiektas stiprus atsparumas drėgmei, atsparumas korozijai, atsparumas mechaniniams pažeidimams, tiesioginis palaidotas klojimas be papildomos apsaugos, puikiai išsprendžia žemos įtampos elektros perdavimo instaliacijos kompleksą, prastą prisitaikymą prie aplinkos, saugos pavojus ir kitus skaudulius, pasauliniams klientams suteikti stabilius ir patikimus energijos perdavimo sprendimus.


Įprasti kabelių tipai yra YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/STA.

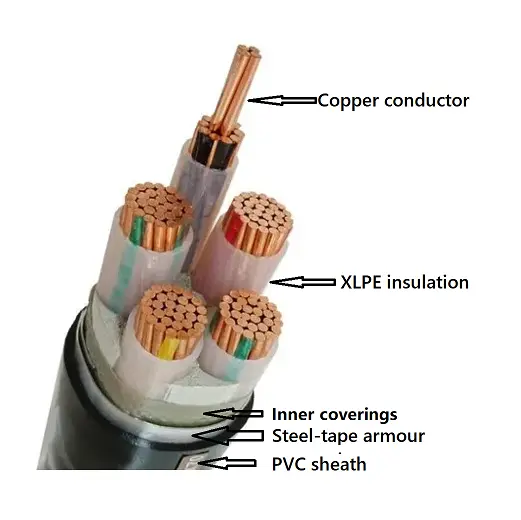

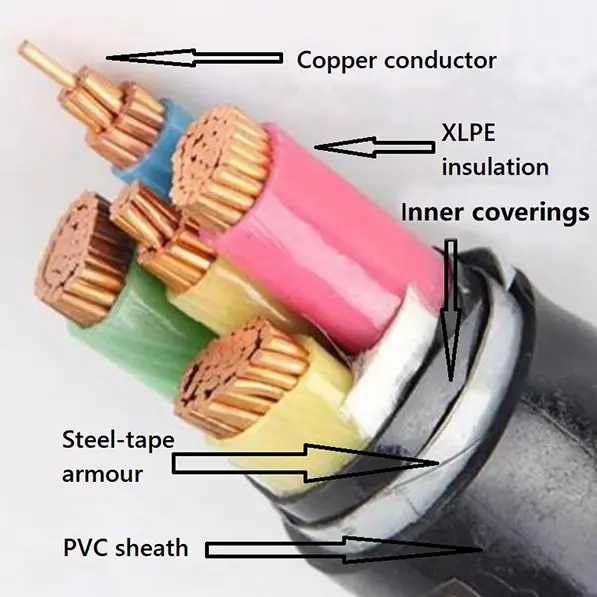

Produkto struktūra

Xlpe Insulated Pvc Sheathed Sta Power CableXlpe Insulated Pvc Sheathed Sta Power Cable

XLPE izoliuotas PVC apvalkalas STA maitinimo kabelis sudarytas iš T1R vario laidininko, XLPE izoliacijos, PVC vyniojamosios juostos Plieninės juostos šarvai ir PVC apvalkalo.


Laidininkas: varinis arba aliuminio laidininkas, apvalus stovas arba formos, 2 klasė pagal IEC 60228

ir GB/T 3956-2008, jei skerspjūvio plotas yra ne didesnis kaip 6 mm2, tvirtas apvalus

gali būti naudojamas laidininkas, 1 klasė pagal IEC 60228 ir GB/T 3956-2008.

Izoliacija: Izoliacijos storis, medžiagos savybės turi atitikti IEC 60502 ir GB/T 12706.


Šerdies spalva: 1 šerdis: raudona arba geltona arba žalia arba mėlyna arba juoda

2 šerdys: raudona, mėlyna arba raudona, juoda

3 šerdys: geltona, žalia, raudona arba raudona, geltona, mėlyna

4 šerdys: geltona, žalia, raudona, mėlyna arba raudona, geltona, mėlyna, juoda

5 šerdys: geltona, žalia, raudona, mėlyna, juoda arba raudona, geltona, mėlyna, juoda, žalia

Virš 5 sluoksnių: baltos šerdys su juodu skaičiumi arba skirtingos spalvos juostele

Vidinės dangos: vidinės dangos gali būti ekstruzijos arba perdangos. Medžiagos turi būti tinkamos kabelio darbinei temperatūrai ir suderinamos su izoliacine medžiaga.

Plieninės juostos šarvai: kelių gyslų kabeliuose šarvai turi būti uždėti ant vidinės dangos, atitinkančios dvigubą plieninę juostą. Viengysliai kabeliai, skirti naudoti kintamos srovės. sistemos turi būti sudarytos iš nemagnetinės plieninės juostos.

Išorinis apvalkalas: apvalkalo storis, medžiagos savybės turi atitikti IEC 60502 ir GB/T 12706.

Ugniai atsparus kabelis: turi būti naudojama ugniai atspari PVC išorinio apvalkalo medžiaga. Antipirenai gali būti suskirstyti į tris kategorijas: A, B ir C.

Atsparus ugniai kabelis: aplink laidininką turi būti apvynioti du žėručio juostos sluoksniai.

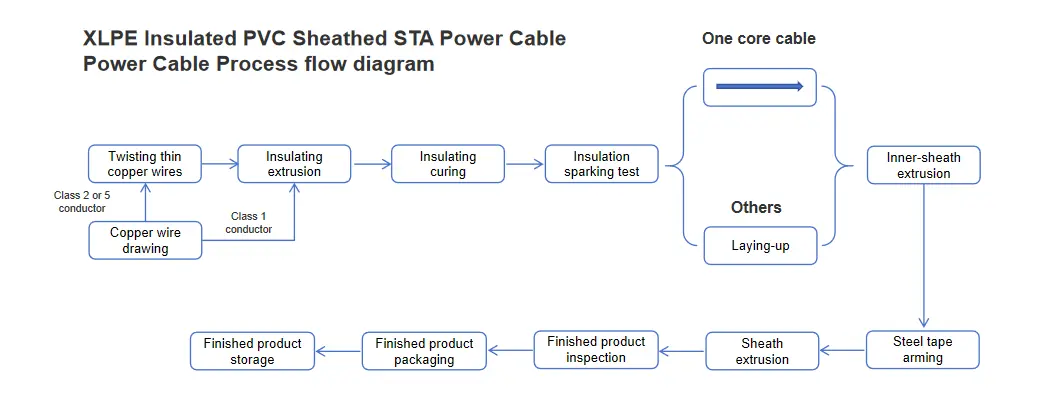

Proceso eigos diagrama

Xlpe Insulated Pvc Sheathed Sta Power Cable

Produkto taikymas

Kryžminio polietileno izoliacijos PVC apvalkalu plieninė juosta šarvuotas maitinimo kabelis, nes šis kabelis su plieninės juostos apsauga, tinka paskirstymo tinklui ar pramoninei elektros energijos perdavimo įrangai.Jį galima įkasti tiesiai po žeme, galima montuoti kabelio tranšėjoje ar tilte, kabelis gali atlaikyti tam tikrą slėgį, bet neatlaiko įtempimo.


Produkto montavimo sąlygos:

Kabelių instaliacijos aplinkos temperatūra Kabelių su PVC izoliacija arba PVC apvalkalu arba behalogeniniu antipirenu apvalkalu montavimo metu aplinkos temperatūra turi būti ne žemesnė kaip 0 ℃.


Minimalus kabelio montavimo lenkimo spindulys

projektą

viengyslis kabelis

daugiagyslis kabelis

nešarvuoti

šarvuoti

nešarvuoti

šarvuoti

Mažiausias kabelio lenkimo spindulys montavimo metu

20D

15D

15D

12D

Minimalus kabelių lenkimo spindulys šalia jungiamųjų dėžių ir galų

15D

12D

12D

10D

Pastaba: D yra kabelio išorinis skersmuo


Našumo parametras

Nominali įtampa: 0,6/1 kV

Bandymo įtampa: 3,5 kV 5 minutes gedimų nebuvo

Darbinė temperatūra: -0ºC iki +90ºC

Trumpojo jungimo temperatūra: +250 ºC


Srovės pralaidumas amperais (A)

Vardinės įtampos 0,6/1kV XLPE izoliacijos maitinimo kabelis

srovės pralaidumas amperais (A)

Aplinkos temperatūra: ore: 40 ℃, žemėje: 25 ℃

Laidininko temperatūra: 90 ℃

Grunto šiluminės varžos koeficientas: 1,0k·m/W

Tipas

CU/XLPE/PVC, AL/XLPE/PVC,

CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC


CU/XLPE/PVC, AL/XLPE/PVC,

CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC

Šerdies skaičius

Vieno branduolio


Kelių branduolių

Skerspjūvio plotas, mm2

Ore

Žemėje


Ore

Žemėje

Cu

Al

Cu

Al


Cu

Al

Cu

Al

1.5

27

40


21

27

2.5

37

28

54

41


26

21

33

27

4

51

39

72

56


34

26

43

32

6

65

52

92

74


44

35

56

42

10

92

70

125

95


56

45

70

54

16

120

94

165

130


77

59

94

69

25

160

120

215

165


100

78

120

90

35

195

150

260

200


130

100

155

115

50

240

185

315

240


160

125

185

135

70

300

235

390

300


195

150

220

165

95

370

285

470

365


245

190

270

200

120

430

335

540

415


300

230

320

240

150

495

385

605

470


350

270

365

275

185

575

445

690

535


400

310

410

310

240

680

530

805

625


465

360

465

355

300

790

610

905

705


550

430

540

410

400

925

725

1045

815


500

1075

845

1185

935


630

1245

995

1345

1075


Pastaba: Viengyslių kabelių šarvai pagaminti iš nemagnetinių medžiagų.


Pakavimas ir pristatymas

Informacija apie pakuotę:

Jį lemia perkamas kiekis ir reikalavimai. Galima derėtis.

Uostas: Tiandzino uostas

Pristatymas: jūra, oru, greituoju transportu.
