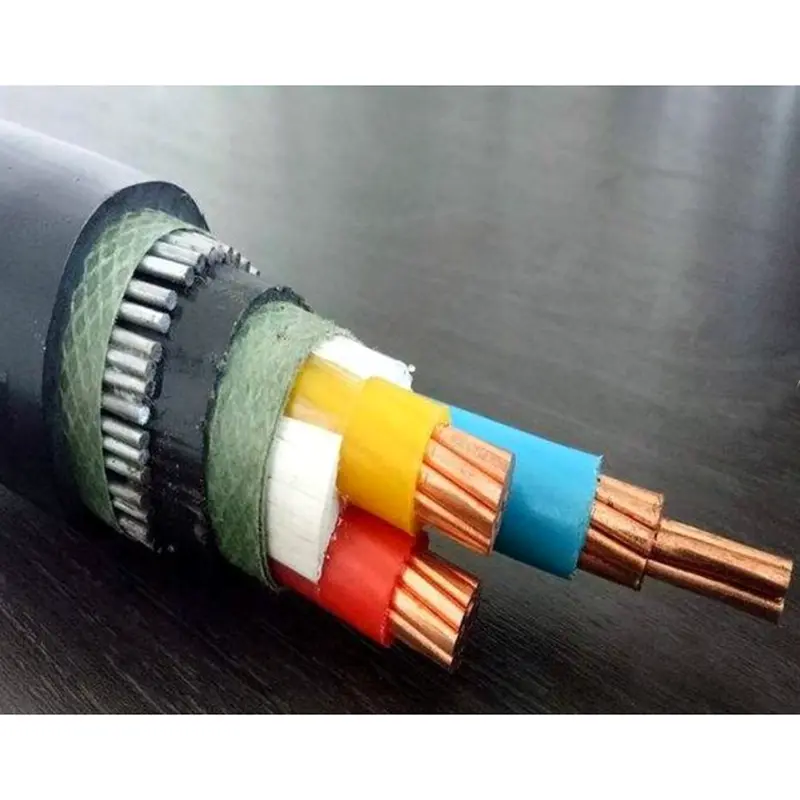

XLPE izoliuotas PVC apvalkalas SWA maitinimo kabelis

Kaip profesionalus XLPE izoliuoto PVC apvalkalo SWA maitinimo kabelio gamintojas, „Beida Group“ turi daugiau nei trijų dešimtmečių patirtį. Šis kabelis gali būti klojamas horizontaliai arba vertikaliai ir gali atlaikyti tam tikrą slėgį ir įtampą. Jis daugiausia naudojamas vertikaliam aukštybinių pastatų kabelių montavimui, kalnų vietovėms su dideliais kritimais ir kt., žemos įtampos elektros perdavimui.

Siųsti užklausą

Prekės aprašymas

XLPE Insulated PVC Sheathed SWA Power Cable is composed of a T1R copper conductor , XLPE insulation, PVC wrapping tape Steel-weirs armour and PVC sheath.

Įprasti kabelių tipai yra YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XPVC/PVC.

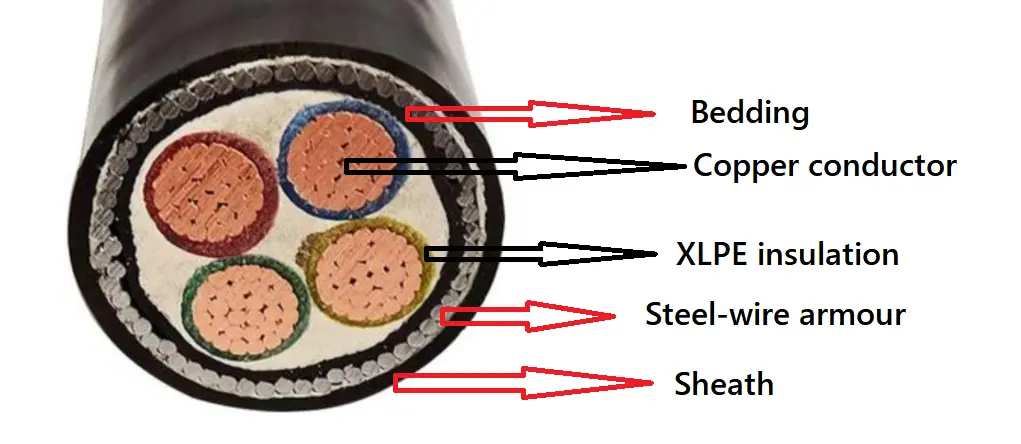

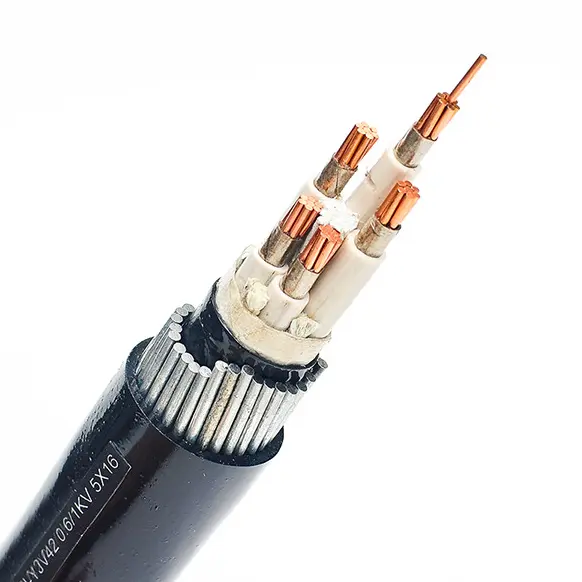

Produkto struktūra

Xlpe Insulated Pvc Sheathed Swa Power Cable

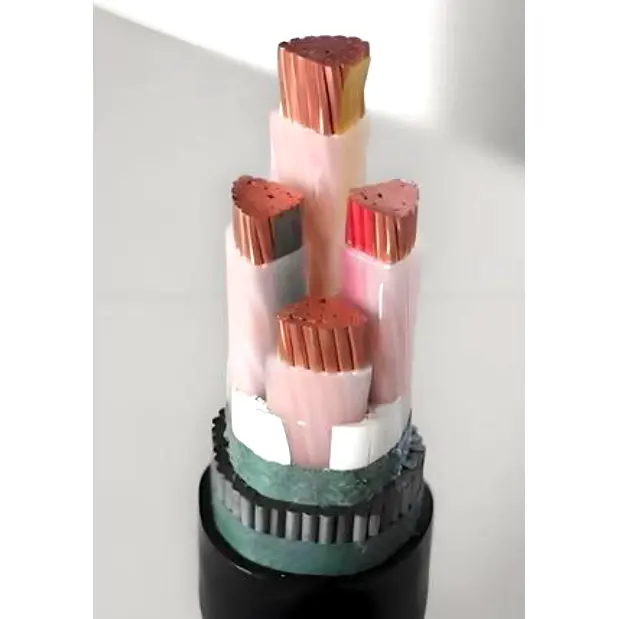

XLPE Insulated PVC Sheathed SWA Power Cable is composed of a T1R copper conductor , XLPE insulation, PVC wrapping tape Steel-weirs armour and PVC sheath.

Laidininkas: varinis arba aliuminio laidininkas, apvalus stovas arba formos, 2 klasė pagal IEC 60228

ir GB/T 3956-2008, jei skerspjūvio plotas yra ne didesnis kaip 6 mm², tvirtas apvalus

gali būti naudojamas laidininkas, 1 klasė pagal IEC 60228 ir GB/T 3956-2008.

Izoliacija: Izoliacijos storis, medžiagos savybės turi atitikti IEC 60502 ir GB/T 12706.

Šerdies spalva: 1 šerdis: raudona arba geltona arba žalia arba mėlyna arba juoda

2 šerdys: raudona, mėlyna arba raudona, juoda

3 šerdys: geltona, žalia, raudona arba raudona, geltona, mėlyna

4 šerdys: geltona, žalia, raudona, mėlyna arba raudona, geltona, mėlyna, juoda

5 šerdys: geltona, žalia, raudona, mėlyna, juoda arba raudona, geltona, mėlyna, juoda, žalia

Virš 5 sluoksnių: baltos šerdys su juodu skaičiumi arba skirtingos spalvos juostele

Vidinės dangos: vidinės dangos gali būti ekstruzijos arba perdangos. Medžiagos turi būti tinkamos kabelio darbinei temperatūrai ir suderinamos su izoliacine medžiaga.

Plieninių vielų šarvai: daugiagysliuose kabeliuose šarvai turi būti dedami ant vidinės dangos, atitinkančios plieno vielos. Viengysliai kabeliai, skirti naudoti kintamos srovės. sistemas turi sudaryti nemagnetiniai plieniniai laidai.

Išorinis apvalkalas: apvalkalo storis, medžiagos savybės turi atitikti IEC 60502 ir GB/T 12706.

Ugniai atsparus kabelis: turi būti naudojama ugniai atspari PVC išorinio apvalkalo medžiaga. Antipirenai gali būti suskirstyti į tris kategorijas: A, B ir C.

Atsparus ugniai kabelis: aplink laidininką turi būti apvynioti du žėručio juostos sluoksniai.

Proceso eigos diagrama

Xlpe Insulated Pvc Sheathed Swa Power Cable

Našumo parametras

Nominali įtampa: 0,6/1 kV

Bandymo įtampa: 3,5 kV 5 minutes gedimų nebuvo

Darbinė temperatūra: -5ºC iki +90ºC

Trumpojo jungimo temperatūra: +250 ºC

Mažiausias lenkimo lenkimo spindulys: 15* OD;

Minimalus statinis lenkimo spindulys: 10* OD;

Kabelio testas:

1. Laidininko nuolatinės srovės varžos bandymas: 20ºC laidininko nuolatinės srovės varža turi atitikti GB/T 3956-2008, IEC 60228.

2. Kintamosios srovės įtampos bandymas: 3,5kV/5min, be gedimo.

Mėginių ėmimo testas:

1. Laidininko konstrukcijos patikra: ji turi atitikti techninius GB/T 3956-2008, IEC 60228 reikalavimus.

2. Izoliacijos, pamušalo, plieninės juostos šarvų ir apvalkalo konstrukcijos dydis turi atitikti GB/T 12706.1-2020, IEC 60502.1 reikalavimus.

Terminio pailgėjimo testas:

Mėginių ėmimo ir tyrimo procedūros turi atitikti GB/T 2951.21-2008, IEC 60811-2-1, 9 skyriaus nuostatas, o rezultatai – GB/T 12706.1-2020, IEC 60502.1 nuostatas.

Tipo testas:

Izoliacijos ir apvalkalo mechaninių ir fizinių savybių bandymas turi atitikti GB/T 12706.1-2020 ir IEC 60502.1 reikalavimus.

Elektros charakteristikos turi atitikti GB/T 12706.1-2020, IEC 60502.1

Vieno kabelio degimo bandymas turi atitikti GB/T 19666-2019, IEC 60332.

Komplekte esantis kabelio antipireno bandymas atitinka GB/T 19666-2019, IEC 60332 reikalavimus.

Kabelių atsparumo ugniai bandymas turi atitikti GB/T 19666-2019 ir IEC 60331 reikalavimus.

Srovės pralaidumas amperais (A)

Vardinės įtampos 0,6/1kV XLPE izoliacijos maitinimo kabelis
srovės pralaidumas amperais (A)
Aplinkos temperatūra: ore: 40 ℃, žemėje: 25 ℃
Laidininko temperatūra: 90 ℃
Grunto šiluminės varžos koeficientas: 1,0k·m/W
Tipas	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Šerdies skaičius	Vieno branduolio				Kelių branduolių
Skerspjūvio plotas, mm²	Ore		Žemėje		Ore		Žemėje
Skerspjūvio plotas, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Pastaba: Viengyslių kabelių šarvai pagaminti iš nemagnetinių medžiagų.
