BS 5467 maitinimo kabelis

Pirkite BS 5467 maitinimo kabelį iš Tianjin Beida gamyklos, galime pasiūlyti tiesiogines gamyklos kainas. Šio tipo kabeliai atitinka Didžiosios Britanijos standartus ir gali būti naudojami maitinimo ir valdymo linijoms. Jis yra apsaugotas plieninės vielos šarvais ir gali atlaikyti tam tikras tempimo ir gniuždymo jėgas. Jis gali būti naudojamas pastatų viduje arba palaidotas tiesiai po žeme.

Siųsti užklausą

Prekės aprašymas

Šis BS 5467 standartinis maitinimo kabelis yra gerai suprojektuotas ir visiškai funkcionalus, tinkamas tiek maitinimo, tiek valdymo linijoms, suteikiantis stabilų ir patikimą energijos perdavimo sprendimą įvairioms pramonės ir civilinėms reikmėms. Jo unikalūs plieninės vielos šarvai yra pagrindinis akcentas. Ši konstrukcija ne tik padidina kabelio mechaninį stiprumą, leidžia jam atlaikyti tempimo ir gniuždymo jėgas bei efektyviai atsispirti išoriniams fiziniams pažeidimams, bet ir žymiai pagerina jo ilgaamžiškumą bei tarnavimo laiką, išlaikant stabilų veikimą net ir atšiaurioje aplinkoje.

„Tianjin Beida“ maitinimo kabelis BS 5467 taip pat pasižymi puikiu prisitaikymu prie aplinkos. Nesvarbu, ar tai būtų vidinių laidų instaliacija aukštybiniuose pastatuose, ar sudėtingi požeminiai projektai, šis kabelis viską susidoros lengvai. Pastatų viduje jis sklandžiai įsilieja į įvairius dekoro stilius, siūlydamas ir estetiką, ir praktiškumą; o palaidotas po žeme, jo aukštas atsparumas korozijai ir vandeniui užtikrina, kad kabelis liktų nepaveiktas aplinkos veiksnių ilgalaikio laidojimo metu, užtikrinant nuolatinį ir stabilų energijos perdavimą.

Produkto struktūra

Bs 5467 Power Cable

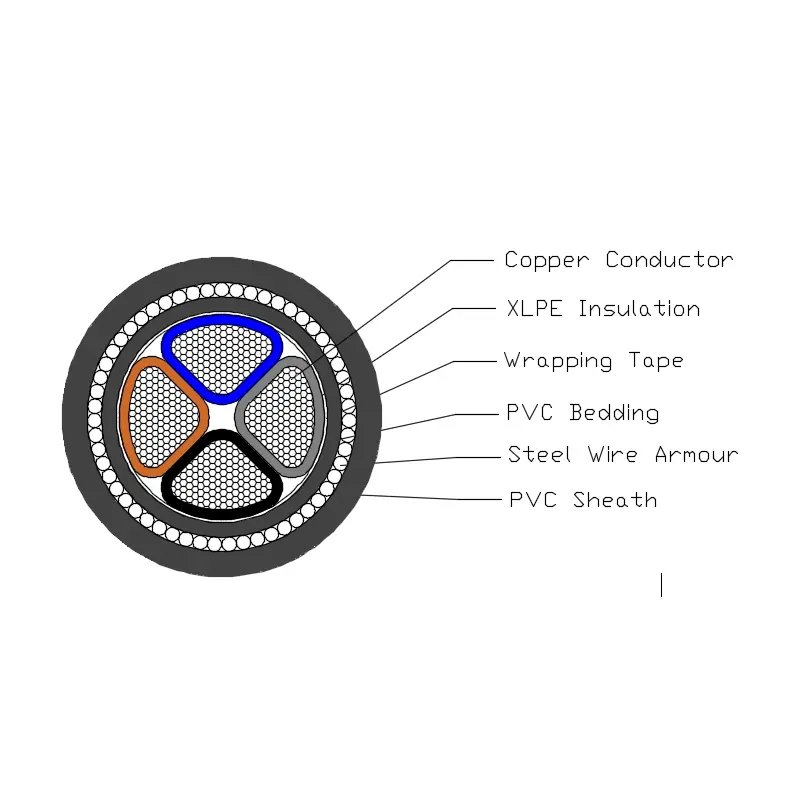

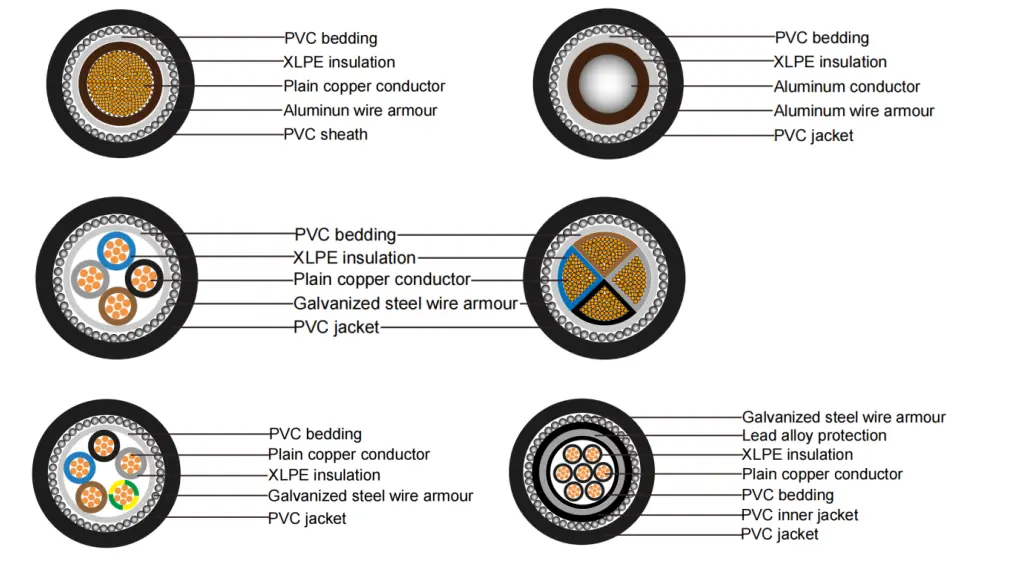

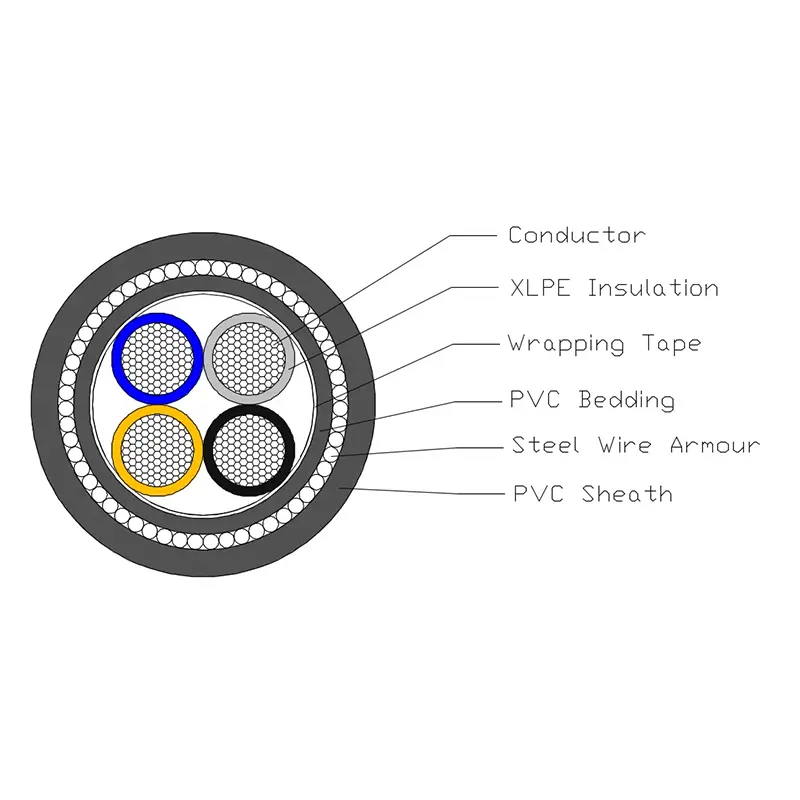

XLPE izoliuotas PVC apvalkalas SWA maitinimo kabelis sudarytas iš T1R vario laidininko, XLPE izoliacijos, PVC patalynės, plieninių užtvankų šarvų ir PVC apvalkalo.

Laidininkas: tvirtas varinis arba aliuminio laidininkas, apskritas arba formos, 2 klasė pagal BS EN 60228.

Izoliacija: XLPE tipas GP8 pagal BS 7655-1.3

Šerdies spalva: 1 šerdis: rudas arba mėlynas

2 branduoliai: gimęs, mėlynas

3 branduoliai: borwn, juoda, pilka

4 šerdys: mėlyna, borwn, juoda, pilka

5 šerdys: žalia/geltona, mėlyna, borwn, juoda, pilka

Virš 5 sluoksnių: baltos šerdys su juodu skaičiumi

Patalynė: patalynė turi būti ekstruzinė polimerinė medžiaga, atitinkanti kabelio darbinę temperatūrą.

Plieninių vielų šarvai: Viengyslis kabelis: aliuminio vielos šarvai

Daugiagyslis kabelis: plieninės vielos šarvai

Išorinis apvalkalas: apvalkalas turi būti iš ekstruzinio PVC medžiagos, kaip nurodyta BS 7655-4.2 9 tipo.

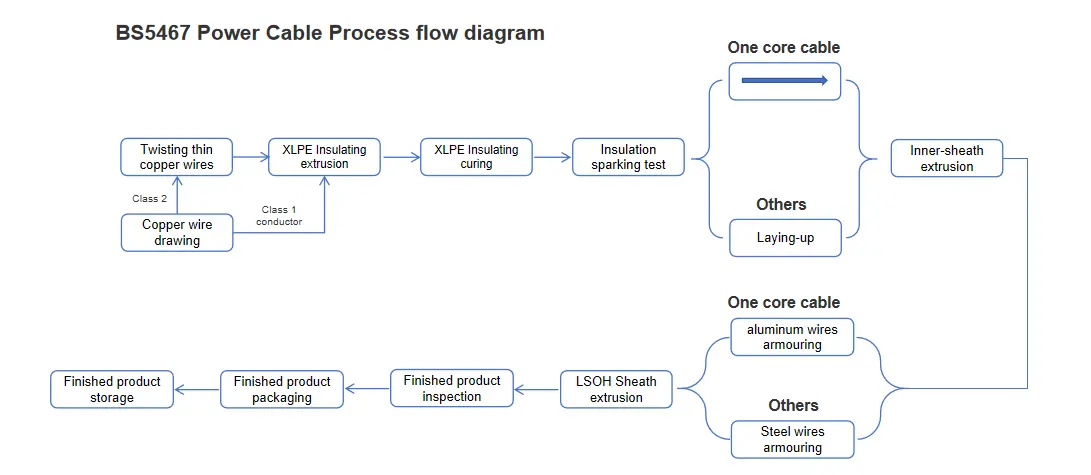

Proceso eigos diagrama

Bs 5467 Power Cable

Našumo parametras

BS 5467 maitinimo kabelis turi aiškiai apibrėžtus elektrinius ir fizinius parametrus. Jo vardinė įtampa yra nustatyta dviem lygiais: 600 kV ir 1000 kV, atitinkanti įtampos reikalavimus įvairiais scenarijais. Atliekant elektros saugos bandymus, gaminys 5 minutes atlaikė 3,5 kV bandomąją įtampą be jokio gedimo, visiškai įrodydamas jo elektros izoliacijos patikimumą. Kalbant apie prisitaikymą prie temperatūros, šis gaminys turi platų veikimo temperatūrų diapazoną ir gali stabiliai veikti aplinkoje nuo 0 ℃ iki +90 ℃. Tuo tarpu jo trumpojo jungimo temperatūra gali siekti +250 ℃, o tai rodo puikų atsparumą aukštai temperatūrai. Be to, šis gaminys pasižymi išskirtiniu lankstumu, o minimalus lenkimo spindulys yra 12 kartų didesnis už išorinį skersmenį, todėl lengviau montuoti ir prijungti laidus įvairiose sudėtingose aplinkose. Kalbant apie antipireną, šis gaminys atitinka BS EN 60332-1-2 antipireno įvertinimo standartą, efektyviai sumažindamas gaisro riziką.

Kabelio testas

Įprasti kabelių testai

Laidininko nuolatinės srovės varžos bandymas: Atlikite laidininko nuolatinės srovės varžos bandymą 20 °C temperatūroje. Išmatuota laidininko nuolatinės srovės varžos vertė turi griežtai atitikti atitinkamus standarto BS EN 60228 2 skirsnio reikalavimus.

Elektros kabelio įtampos bandymas: 5 minutes įjunkite 3500 V įtampą. Šio proceso metu kabelis neturėtų sugesti.

Mėginių ėmimo testai

Laidininko konstrukcijos patikrinimas: laidininko konstrukcija turi visiškai atitikti techninius reikalavimus, nurodytus BS EN 60228.

Matmenų patikrinimas: kabelio izoliacijos, vidinio pamušalo, vielos šarvų ir apvalkalo matmenys turi atitikti konkrečius reikalavimus, nurodytus BS 5467 3 lentelėje.

Vieno kabelio degimo bandymas: vieno kabelio degimo bandymo rezultatai turi atitikti BS EN 60332-1-2 reikalavimus.

Tipo testavimas

Izoliacijos charakteristikos: Kabelio izoliacijos charakteristikos turi atitikti BS 7655-1-3 nurodytus reikalavimus.

Vidinio įdėklo eksploatacinės savybės: vidinio įdėklo charakteristikos turi atitikti atitinkamus BS 5467 9.2 punkto reikalavimus.

Apvalkalo veikimas: apvalkalo veiksmingumas turi atitikti BS 7655-4-2 nurodytus reikalavimus.

Suderinamumo bandymas: suderinamumo bandymo rezultatai turi atitikti BS 5467 C priedo reikalavimus.

Izoliacijos susitraukimo bandymas: Izoliacijos susitraukimo bandymas turi atitikti BS 5467 18.3 punkto reikalavimus, o bandymo metodas turi būti atliktas pagal BS EN 60811-502.

Apvalkalo susitraukimo bandymas: apvalkalo susitraukimo bandymas turi atitikti BS 5467 18.6 punkto reikalavimus.

Apvalkalo atsparumo plyšimui bandymas: Apvalkalo atsparumo plyšimui bandymas turi atitikti BS 5467 D priedo reikalavimus.

Struktūros dydis

Didžiausias laidininko ir šarvų atsparumas
Viengysliui kabeliui esant 20 ℃
Tipas	Maksimalus atsparumas 20 ℃
Nominalus laidininko skerspjūvio plotas	Dirigentas		Aliuminio vielos šarvai
Nominalus laidininko skerspjūvio plotas	Varis	Aliuminis	Kabeliai su vijų vario laidininku	Kabeliai su vijų aliuminio laidininku
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Didžiausias laidininko ir šarvų atsparumas
kabeliui nuo 2 iki 5 gyslų esant 20 ℃
Tipas	Maksimalus atsparumas 20 ℃
Nominalus laidininko skerspjūvio plotas	Dirigentas		Plieninės vielos šarvai
	Varis	Aliuminis	Kabeliai su vijų vario laidininku
	Varis	Aliuminis	2 branduolys	3 branduolys	4 branduolys	5 branduolys
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Srovės pralaidumas amperais (A)

Vardinės įtampos 0,6/1kV XLPE izoliacijos maitinimo kabelis
srovės pralaidumas amperais (A)
Aplinkos temperatūra: ore: 40 ℃, žemėje: 25 ℃
Laidininko temperatūra: 90 ℃
Grunto šiluminės varžos koeficientas: 1,0k·m/W
Tipas	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Šerdies skaičius	Vieno branduolio				Kelių branduolių
Skerspjūvio plotas, mm²	Ore		Žemėje		Ore		Žemėje
Skerspjūvio plotas, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Pastaba: Viengyslių kabelių šarvai pagaminti iš nemagnetinių medžiagų.
