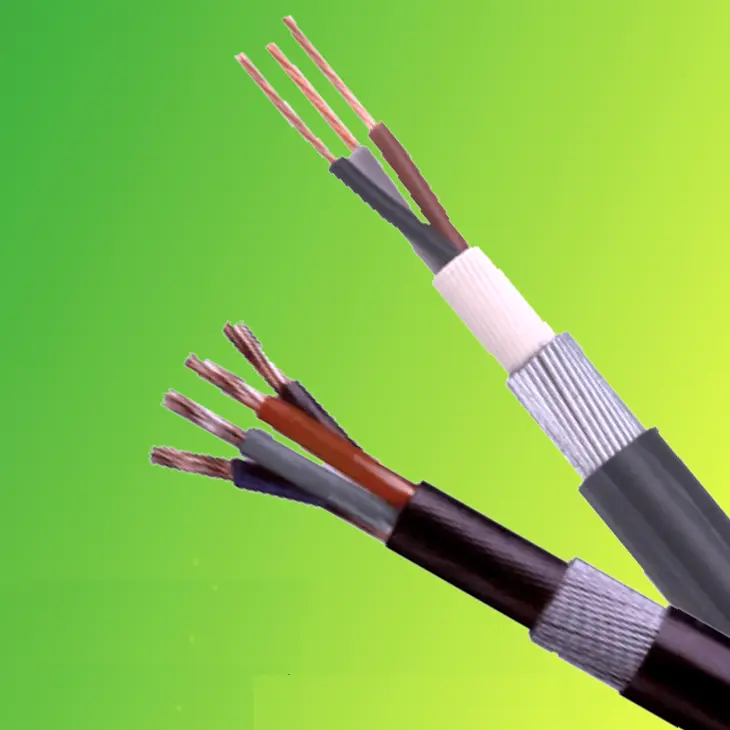

BS 6724 maitinimo laidas

Norėdami gauti tiesiogines gamyklos BS 6724 maitinimo kabelio kainas, galite pasirinkti Beida kaip tiekėją. Šio tipo kabeliai atitinka Didžiosios Britanijos standartus ir gali būti naudojami maitinimo ir valdymo linijoms. Kabelis yra apsaugotas be halogenų, mažai dūmų sukeliančiu apvalkalu. Gaisro atveju šis kabelis išskiria labai mažai dūmų, o dūmai nėra toksiški. Jis tinkamas naudoti tankiai apgyvendintose vietose, gali būti montuojamas pastatų viduje arba palaidotas tiesiai po žeme.

Siųsti užklausą

Prekės aprašymas

Beida yra profesionalus kabelių ir laidų tiekėjas Kinijoje. Kalbant apie gaminio struktūrą, mūsų BS 6724 maitinimo kabelis naudoja kryžminio polietileno (XLPE) izoliaciją ir halogenų neturintį, mažai dūmų keliantį poliolefino apvalkalą, kartu su cinkuotos plieninės vielos šarvų sluoksniu, sudarant daugiasluoksnę apsaugos sistemą. Halogenų neturintis, mažai dūmų skleidžiantis apvalkalas turi reikšmingų saugos pranašumų; veikiamas ugnies jis ne tik išskiria itin mažus dūmų kiekius, sumažindamas dūmų poveikį aplinkos šviesos pralaidumui ir užtikrindamas išbėgimo matomumą, bet ir gamina netoksiškus bei nekorozinius dūmus, užkertant kelią antriniams sužalojimams ir visiškai patenkinant tankiai apgyvendintų vietovių saugumo poreikius.

Kabeliai yra įvairių specifikacijų – nuo vieno branduolio iki 48 gyslų. Laidininkai pagaminti iš aukštos kokybės atkaitinto vario, užtikrinančio puikų laidumą. Izoliacijos sluoksnis pasižymi dideliu izoliacijos stiprumu ir buvo išbandytas atsparumo įtampai, kad būtų užtikrintas saugus veikimas. Ar elektros energijos perdavimui pramonės įmonėse, laidams aukštybiniuose pastatuose ar elektros paskirstymui požeminiuose vamzdynuose, Tianjin Beida BS 5467 maitinimo kabeliai suteikia patikimus sprendimus ir sukuria tvirtą saugos barjerą profesionaliam energijos perdavimui.

Produkto struktūra

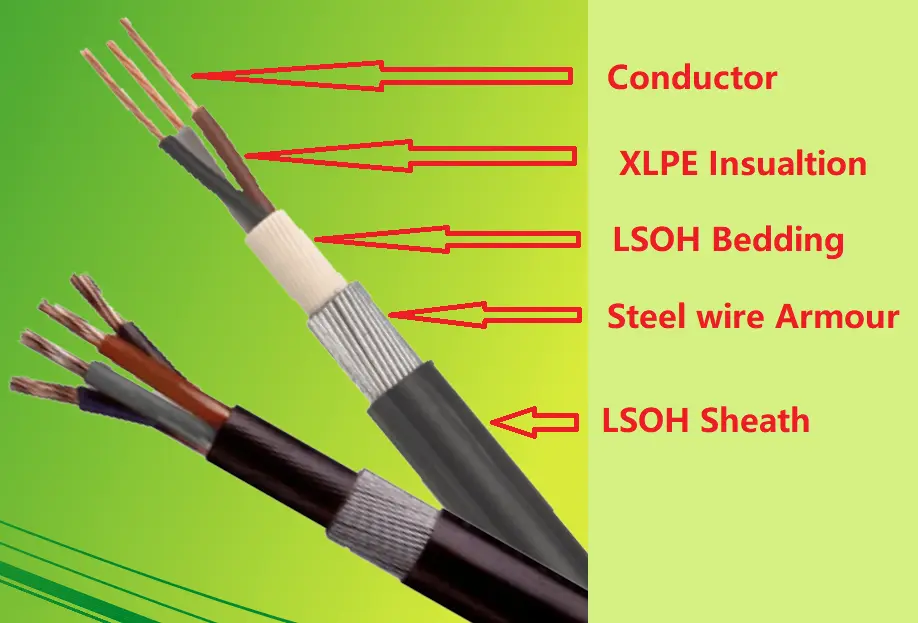

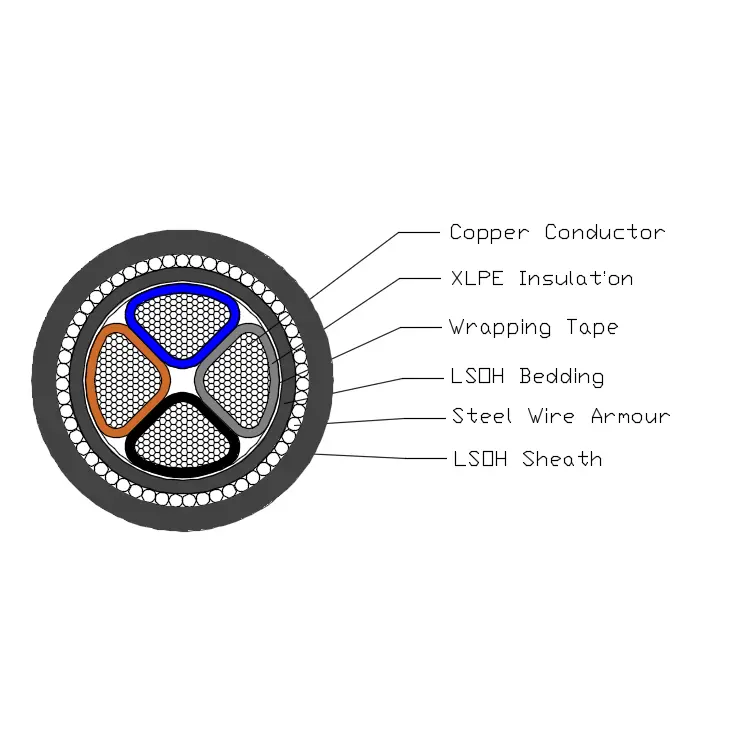

BS 6724 maitinimo kabelį sudaro T1R vario laidininkas, XLPE izoliacija, PVC pamušalas, plieninių užtvankų šarvai ir LSOH apvalkalas.

Laidininkas: tvirtas varinis arba aliuminio laidininkas, apskritas arba formos, 2 klasė pagal BS EN 60228.

Izoliacija: XLPE tipas GP8 pagal BS 7655-1.3

Šerdies spalva: 1 šerdis: rudas arba mėlynas

2 branduoliai: gimęs, mėlynas

3 branduoliai: borwn, juoda, pilka

4 šerdys: mėlyna, borwn, juoda, pilka

5 šerdys: žalia/geltona, mėlyna, borwn, juoda, pilka

Virš 5 sluoksnių: baltos šerdys su juodu skaičiumi

Patalynė: patalynė turi būti ekstruzinė LSOH polimerinė medžiaga, atitinkanti kabelio darbinę temperatūrą.

Plieninių vielų šarvai: Viengyslis kabelis: aliuminio vielos šarvai

Daugiagyslis kabelis: plieninės vielos šarvai

Išorinis apvalkalas: apvalkalas turi būti iš ekstruzijos LSOH medžiagos, nurodytos BS 7655-6.1.

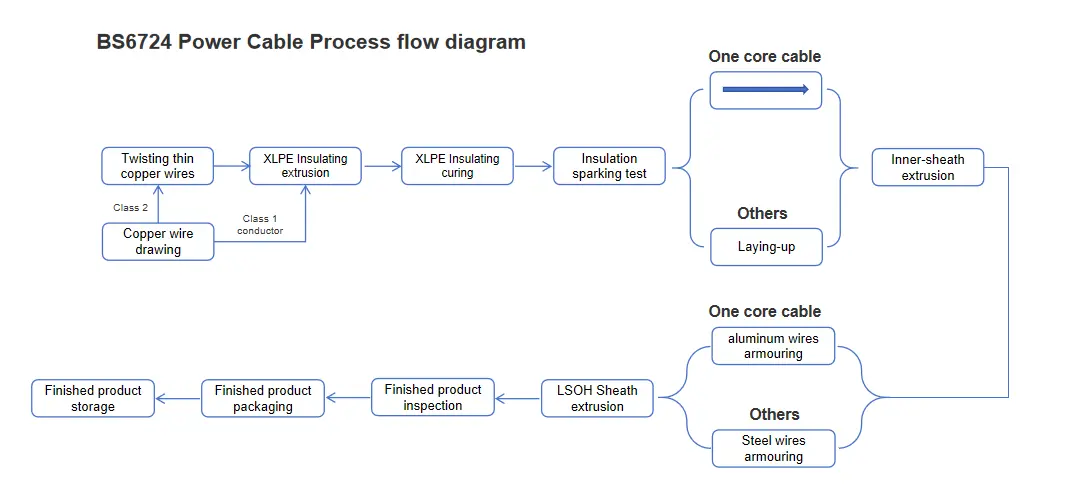

Proceso eigos diagrama

Našumo parametras

BS 6724 maitinimo kabelio vardinė įtampa yra 600/1000 kV, todėl lengvai sušvelninami transporto priemonių eksploatavimo aukštos įtampos reikalavimai. Jis atlaikė griežtą 5 minučių trukmės testavimą nepalankiausiomis sąlygomis esant 3,5 kV įtampai be jokių gedimų, o tai parodė stabilias ir patikimas izoliacijos savybes.

Gaminys turi platų darbinės temperatūros diapazoną nuo 0℃ iki +90℃. Net ir esant itin aukštai temperatūrai, jis gali atlaikyti iki +250 ℃ temperatūrą esant trumpojo jungimo sąlygoms, todėl tinka įvairioms VGA programoms.

Jis yra ypač lankstus, jo lenkimo spindulys yra 12 kartų didesnis už išorinį skersmenį, todėl galima lanksčiai ir lengvai prijungti laidus, nepaisant montavimo vietos. Be to, jo šviesos emisijos lygis atitinka BS EN 60332-1-2 standartus, jo veikimas be halogenų yra sertifikuotas pagal IEC 60754 ir EN 50267, o dūmų tankis atitinka IEC 61034 ir EN 50268 reikalavimus, todėl jis yra maksimaliai saugus ir nekenksmingas aplinkai.

Struktūros dydis

Didžiausias laidininko ir šarvų atsparumas
Viengysliui kabeliui esant 20 ℃
Tipas	Maksimalus atsparumas 20 ℃
Nominalus laidininko skerspjūvio plotas	Dirigentas		Aliuminio vielos šarvai
Nominalus laidininko skerspjūvio plotas	Varis	Aliuminis	Kabeliai su vijų vario laidininku	Kabeliai su vijų aliuminio laidininku
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Didžiausias laidininko ir šarvų atsparumas
kabeliui nuo 2 iki 5 gyslų esant 20 ℃
Tipas	Maksimalus atsparumas 20 ℃
Nominalus laidininko skerspjūvio plotas	Dirigentas		Plieninės vielos šarvai
	Varis	Aliuminis	Kabeliai su vijų vario laidininku
	Varis	Aliuminis	2 branduolys	3 branduolys	4 branduolys	5 branduolys
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Srovės pralaidumas amperais (A)

Vardinės įtampos 0,6/1kV XLPE izoliacijos maitinimo kabelis
srovės pralaidumas amperais (A)
Aplinkos temperatūra: ore: 40 ℃, žemėje: 25 ℃
Laidininko temperatūra: 90 ℃
Grunto šiluminės varžos koeficientas: 1,0k·m/W
Tipas	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Šerdies skaičius	Vieno branduolio				Kelių branduolių
Skerspjūvio plotas, mm²	Ore		Žemėje		Ore		Žemėje
Skerspjūvio plotas, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Pastaba: Viengyslių kabelių šarvai pagaminti iš nemagnetinių medžiagų.
