BS 6346 maitinimo kabelis

Tianjin Beida yra Kinijos BS 6346 maitinimo kabelio gamintojas ir tiekėjas. Toks kabelis gali būti naudojamas maitinimo ir valdymo linijoms žemos įtampos sistemose. Kabelis yra izoliuotas ir aptrauktas PVC bei apsaugotas plieninės vielos šarvais. Kabelis gali atlaikyti įtampą ir slėgį. Jis gali būti montuojamas pastatų viduje arba palaidotas tiesiai po žeme.

Siųsti užklausą

Prekės aprašymas

Kaip profesionalus gamintojas, Beida BS 6346 maitinimo kabelis naudoja pažangias PVC izoliacijos ir apvalkalo medžiagas su plieninės vielos šarvų konstrukcija, kuri gali veiksmingai atsispirti išorinei įtampai ir slėgiui, kad būtų užtikrintas ilgalaikis stabilus kabelio veikimas. BS 6346 maitinimo kabeliai užtikrina aukštą saugos ir stabilumo lygį, nesvarbu, ar jie montuojami pastatų viduje, ar palaidoti tiesiai po žeme. Jo varinis laidininkas, PVC pagalvėlė ir plieninės vielos šarvų konstrukcija leidžia kabeliui atlaikyti fizinį slėgį sudėtingoje aplinkoje, užtikrina normalų elektros sistemų veikimą ir išsprendžia problemą, kad tradiciniai maitinimo kabeliai lengvai pažeidžiami atšiaurioje aplinkoje.

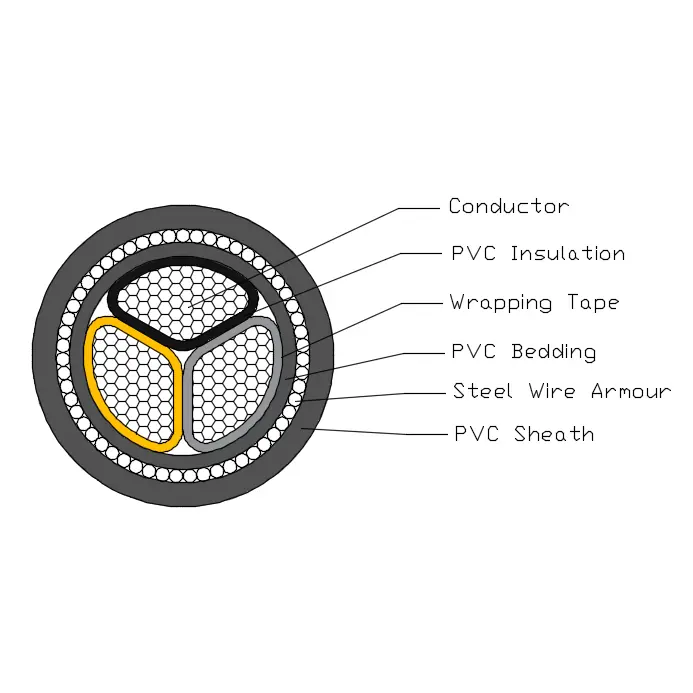

Produkto struktūra

Bs 6346 Power Cable

BS 6346 maitinimo kabelis sudarytas iš T1R vario laidininko, PVC izoliacijos, PVC patalynės, plieninių užtvankų šarvų ir PVC apvalkalo.

Laidininkas: tvirtas varinis arba aliuminio laidininkas, apskritas arba formos, 2 klasė pagal BS EN 60228.

Izoliacija: PVC tipas GP8 pagal BS 7655-1.3

Šerdies spalva: 1 šerdis: rudas arba mėlynas

2 branduoliai: gimęs, mėlynas

3 branduoliai: borwn, juoda, pilka

4 šerdys: mėlyna, borwn, juoda, pilka

5 šerdys: žalia/geltona, mėlyna, borwn, juoda, pilka

Virš 5 sluoksnių: baltos šerdys su juodu skaičiumi

Patalynė: patalynė turi būti ekstruzinė LSOH polimerinė medžiaga, atitinkanti kabelio darbinę temperatūrą.

Plieninių vielų šarvai: Viengyslis kabelis: aliuminio vielos šarvai

Daugiagyslis kabelis: plieninės vielos šarvai

Išorinis apvalkalas: apvalkalas turi būti iš ekstruzinio PVC TM1 tipo medžiagos, nurodytos BS 7655.

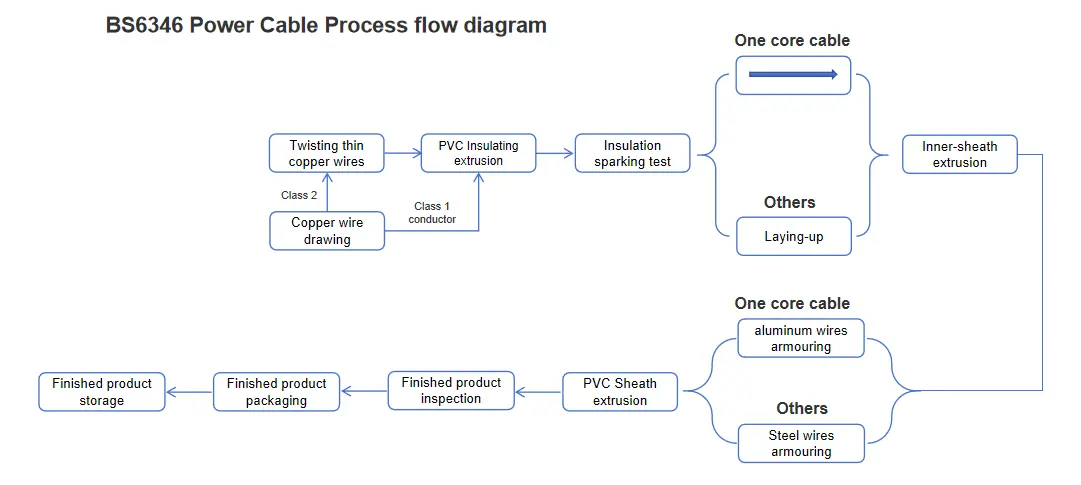

Proceso eigos diagrama

Bs 6346 Power Cable

Našumo parametras

Nominali įtampa: 600/1000kV

Bandymo įtampa: 3,5 kV 5 minutes gedimų nebuvo

Darbinė temperatūra: nuo 0ºC iki +60ºC

Trumpojo jungimo temperatūra: +160 ºC

Minimalus lenkimo spindulys: 12* OD;

Antipirenas: BS EN 60332-1-2

gamybos ir tikrinimo įranga

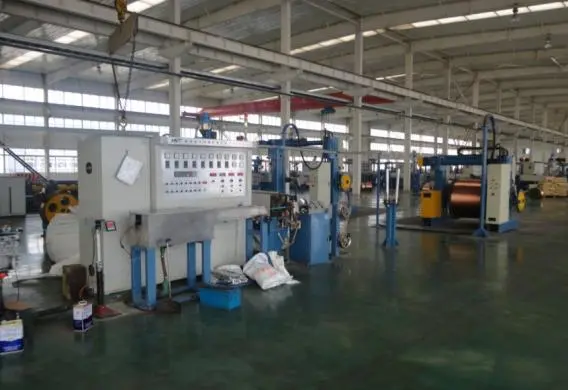

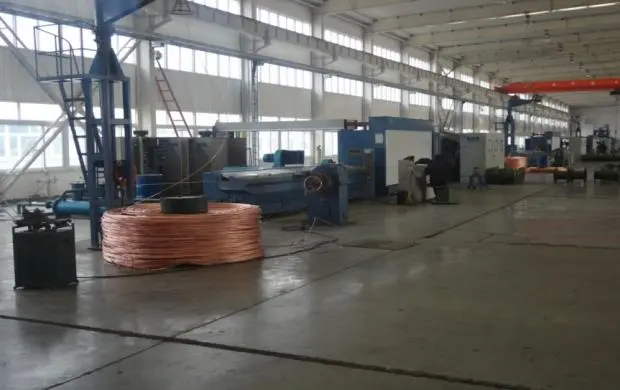

piešimo mašina

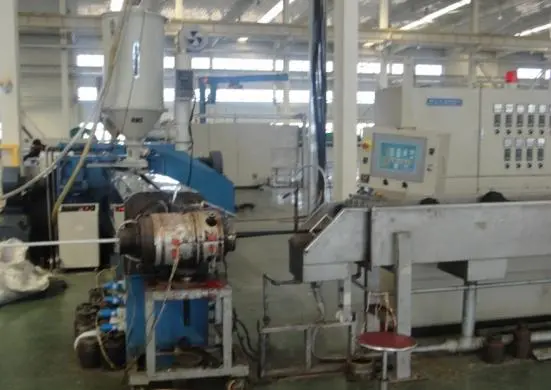

izoliacinis ekstruderis

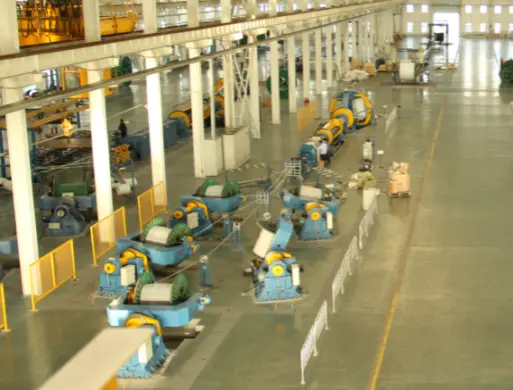

kabelių formuotojas

apvalkalo ekstruderis

konstrukcijų ir elektrinių eksploatacinių savybių laboratorija

terminio senėjimo kamera

Srovės pralaidumas amperais (A)

Nominali įtampa 0,6/1kV PVC izoliacijos maitinimo kabelio srovės pralaidumas amperais (A) Aplinkos temperatūra: ore: 40 ℃, žemėje: 25 ℃ Laidininko temperatūra: 70 ℃ Grunto šiluminės varžos koeficientas: 1,0 k · m/W
Nominali įtampa 0,6/1kV PVC izoliacijos maitinimo kabelio srovės pralaidumas amperais (A) Aplinkos temperatūra: ore: 40 ℃, žemėje: 25 ℃ Laidininko temperatūra: 70 ℃ Grunto šiluminės varžos koeficientas: 1,0 k · m/W
Tipas	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Šerdies skaičius	Vieno branduolio				Kelių branduolių
Skerspjūvio plotas, mm²	Ore		Žemėje		Ore		Žemėje
Skerspjūvio plotas, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Pastaba: Viengyslių kabelių šarvai pagaminti iš nemagnetinių medžiagų.
