BBTRZ kabelio konstrukcijos supratimas

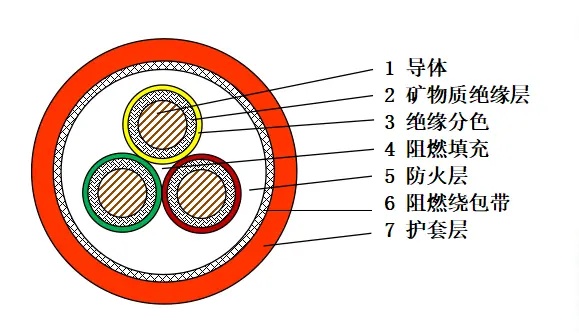

TheBBTRZ lankstūs ugniai atsparūs kabeliaiyra sukonstruoti naudojant daugiasluoksnį dizainą, kuriame pirmenybė teikiama saugai ir eksploatavimo lankstumui. Šerdyje suvyti variniai laidininkai užtikrina puikų elektros laidumą, išlaikant kabelio lankstumą. Aplink laidininką yra mineralinės izoliacijos sluoksnis, paprastai sudarytas iš magnio oksido ar panašių junginių, kuris veikia kaip pagrindinė šilumos perdavimo kliūtis [nuoroda:0]. Šis mineralinis sluoksnis leidžia kabeliui ir toliau veikti net veikiant tiesioginei liepsnai.
Išorinis apvalkalas, pagamintas iš mažai dūmų, halogenų neturinčios (LSZH) medžiagos suteikia papildomą apsaugą nuo mechaninių pažeidimų ir aplinkos veiksnių. Šis apvalkalas sukurtas taip, kad ugnies metu išskiria minimaliai toksiškus dūmus, todėlBBTRZ lankstūs ugniai atsparūs kabeliaitinka uždaroms patalpoms, tokioms kaip tuneliai, aukštybiniai pastatai ir požeminės tranzito sistemos. Dėl mineralinės izoliacijos ir LSZH apvalkalo derinio gaunamas kabelis, kuris ne tik atsparus ugniai, bet ir prisideda prie saugesnių evakuacijos sąlygų avarinių situacijų metu.
Atsparumo ugniai charakteristikų ir bandymų standartai
Viena iš pagrindinių savybiųBBTRZ lankstūs ugniai atsparūs kabeliaiyra jo gebėjimas išlaikyti grandinės vientisumą esant dideliam šiluminiam įtempimui. Šie kabeliai suprojektuoti taip, kad ilgą laiką atlaikytų iki 1000 °C temperatūrą, o našumo metrika patikrinta taikant griežtus testavimo protokolus [nuoroda:1]. Atliekant standartinius atsparumo ugniai bandymus, pvz., nurodytus IEC 60331, kabelis veikiamas tiesiogine liepsna, išlaikant nuolatinę elektros apkrovą. BBTRZ konstrukcija nuosekliai atitinka arba viršija šiuos reikalavimus, užtikrindama, kad svarbiausios sistemos veiktų gaisro metu.
Be atsparumo liepsnai, kabelis taip pat puikiai veikia vandens purškimo ir mechaninio smūgio bandymuose, kurie imituoja realias gaisro gesinimo sąlygas. Mineralinė izoliacija nesuyra ir netirpsta veikiant karščiui, užkertant kelią trumpiesiems jungimams, kurie dažnai atsiranda naudojant įprastus polimerinius kabelius. Šis patikimumas leidžiaBBTRZ lankstūs ugniai atsparūs kabeliaipatikimas sprendimas avariniam apšvietimui, gaisrinių siurblių ir evakuacijos sistemoms didelės apimties infrastruktūros projektuose.
Pagrindiniai veiklos rodikliai
- Liepsnos temperatūros atsparumas- iki 1000°C 180 minučių
- Grandinės vientisumas- palaiko įtampą gaisro sąlygomis
- Dūmų išmetimas— mažas toksiškumas, minimalus užtemimas
- Atsparumas vandeniui— veikia po purkštuvo įjungimo
Lankstumo pranašumai montuojant sandariai
Tradiciniai mineralinės izoliacijos kabeliai, nors ir atsparūs ugniai, dažnai yra standūs ir sunkiai nutiesiami uždarose erdvėse. TheBBTRZ lankstūs ugniai atsparūs kabeliaiIšspręskite šį apribojimą naudodami kruopščiai suplanuotą suvyniojimo procesą, kuris išsaugo lankstumą nepažeidžiant apsauginio mineralinio sluoksnio. Šis lankstumas leidžia montuotojams apeiti kliūtis siaurais vamzdžiais ir įrangos spintose su minimaliomis pastangomis. Minimalus kabelio lenkimo spindulys yra žymiai mažesnis nei įprastų MI kabelių, todėl nereikia papildomų jungiamųjų dėžių ar perėjimo jungiamųjų detalių.
Šis montavimo lankstumas tiesiogiai reiškia sutrumpėjusį projekto terminą ir mažesnį medžiagų švaistymą. Atliekant modernizavimo projektus, kur esami keliai dažnai yra riboti, BBTRZ kabelį galima traukti per esamus vamzdžius, nerizikuojant sugadinti izoliaciją. Išorinis apvalkalas taip pat yra atsparus trinčiai, todėl suteikia papildomą apsaugą traukiant. Vietos ataskaitos rodo, kad montavimo laikas gali sutrumpėti iki 30%, palyginti su standžiais MI kabeliais, todėl BBTRZ serija yra praktiškas pasirinkimas tiek naujoms statyboms, tiek renovacijos darbams.
Lyginamoji analizė su kitais ugniai atspariais kabeliais
Norėdami visiškai įvertinti vertės pasiūlymąBBTRZ lankstūs ugniai atsparūs kabeliai, naudinga palyginti jo savybes su kitais įprastais ugniai atsparių kabelių tipais. Toliau pateiktoje lentelėje apibendrinami pagrindiniai skirtumai pagal kelis veikimo ir montavimo kriterijus.
| Funkcija | BBTRZ lankstus | Standartinis MI kabelis | Ugniai atsparus PVC |
|---|---|---|---|
| Maksimali darbinė temperatūra | 1000°C | 1000°C | 250°C |
| Lankstumas (lenkimo spindulys) | 6× kabelio skersmuo | 12× kabelio skersmuo | 8× kabelio skersmuo |
| Dūmų emisija | Žemas (LSZH) | Nulis (mineralinis) | Aukštas (halogeninis) |
| Montavimo sudėtingumas | Žemas | Aukštas | Vidutinis |
| Tipinės programos | Daugiaaukščiai, tuneliai, duomenų centrai | Pramoninis, branduolinis | Bendras pastatas |
Lentelėje pabrėžiama, kad nors standartiniai MI kabeliai pasižymi panašiu temperatūros atsparumu, BBTRZ variantas suteikia puikų lankstumą ir mažesnį montavimo sudėtingumą. Kita vertus, ugniai atsparius PVC kabelius riboja jų mažesnė temperatūros tolerancija ir didesnis dūmų išmetimas. Projektams, kuriuose prioritetas yra priešgaisrinė sauga ir įrengimo efektyvumas, BBTRZ serija siūlo subalansuotą sprendimą, atitinkantį pačius reikliausius reikalavimus.
Geriausia diegimo praktika ir tvarkymas
Tinkamas montavimas yra būtinas norint visapusiškai suvokti naudąBBTRZ lankstūs ugniai atsparūs kabeliai. Siekiant užtikrinti optimalų veikimą ir ilgaamžiškumą, pramonės ekspertai rekomenduoja šias gaires.
- Kabelio paruošimas— Atsargiai nuimkite išorinį apvalkalą, kad neįskiltų mineralinė izoliacija. Naudokite specialius nuėmimo įrankius, skirtus MI kabeliams.
- Lenkimo spindulys— Išlaikykite minimalų lenkimo spindulį, 6 kartus didesnį už kabelio skersmenį. Venkite staigių posūkių, kurie gali pažeisti izoliacijos sluoksnį.
- Nutraukimas— Naudokite patvirtintus antgalių rinkinius, kurie apsaugo nuo drėgmės ir mažina įtampą. Tinkamas uždarymas yra labai svarbus siekiant išvengti drėgmės patekimo, o tai laikui bėgant gali pabloginti mineralinę izoliaciją.
- Atramos tarpai— Pritvirtinkite kabelį gamintojo rekomenduojamais intervalais, paprastai kas 1,5–2 metrus, kad išvengtumėte nulenkimo ir mechaninio įtempimo.
- Testavimas— Sumontavę, atlikite izoliacijos varžos ir tęstinumo bandymus, kad patikrintumėte kabelių sistemos vientisumą. Dokumentuokite visus bandymo rezultatus, kad galėtumėte pasinaudoti ateityje.
Šios praktikos laikymasis užtikrina, kad kabelio ugniai atsparios savybės bus visiškai išsaugotos per visą jo tarnavimo laiką. TheBBTRZ lankstūs ugniai atsparūs kabeliaiyra sukurti taip, kad būtų patvarūs, tačiau, kaip ir visi tiksliai sukonstruoti gaminiai, montuojant juos reikia atidžiai valdyti.
