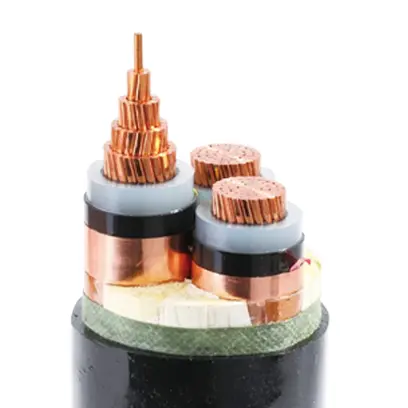

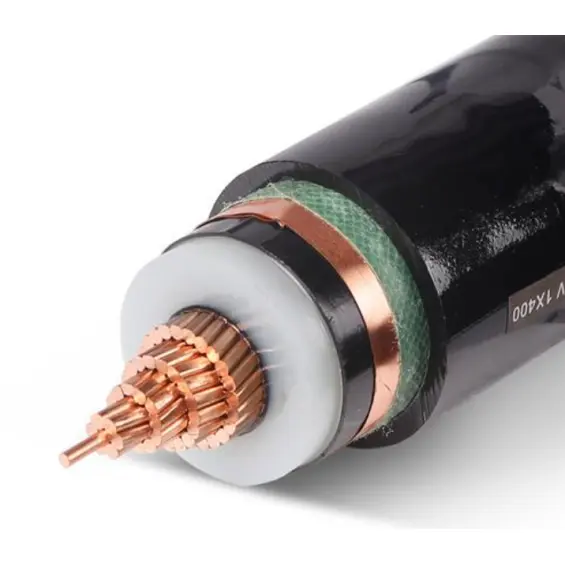

XLPE izoliuotas PVC apvalkalas nešarvuotas MV kabelis

Tianjin Beida yra Kinijos XLPE izoliuoto PVC apvalkalo nešarvuoto MV kabelio gamintojas ir tiekėjas. Šie kabeliai plačiai naudojami elektros energijos tiekimo sistemose. Jis tarnauja kaip miesto elektros tinklų, pramonės ir kasybos įmonių bei daugiaaukščių pastatų „galios arterija“ ir gali perduoti 10,35 kV aukštos įtampos elektros energiją iš pastočių į įvairius galios terminalus.

Vidutinės įtampos kabelių parinkimas

1. Pasirinkite pagal įtampos lygį, dažniausiai naudojamas kabelio lygis yra 3,6/6 kV， 6/10 kV， 8,7/15 kV，12/20 kV，18/30 kV；26/35 kV

2. Pasirinkite pagal įrangos galią arba perduodamą srovę, apskaičiuokite srovę, kurią įrangai reikia naudoti pagal įrangos galią, tada pasirinkite pagal kabelio pralaidumo lentelę. Be to, naudojant kabelio ilgį, reikia apskaičiuoti kabelio įtampos kritimą, o įtampos kritimas negali viršyti 5%.

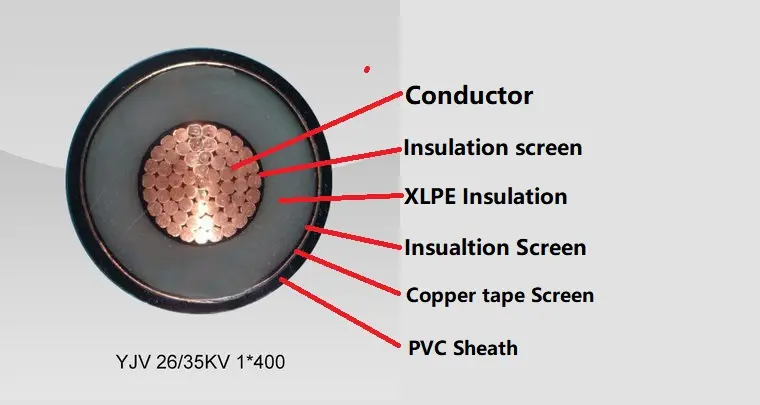

Produkto struktūra

XLPE izoliuotas PVC apvalkalas nešarvuotas MV kabelis sudarytas iš T1R vario laidininko, XLPE izoliacijos, PVC vyniojamosios juostos Plieninės juostos šarvai ir PVC apvalkalas.

Laidininkas: varinis arba aliuminio laidininkas, apvalus stovas arba formos, 2 klasė pagal IEC 60228

ir GB/T 3956-2008.

Izoliacija: XLPE izoliacija ， Izoliacijos storis, medžiagos savybės turi atitikti IEC 60502-2 ir GB/T 12706.2, GB/T 12706.3.

Laidininko ekranas: Laidininko ekranas turi būti sudarytas iš ekstruzijos puslaidininkinės nemetalinės medžiagos, o ekstruzinė puslaidininkinė medžiaga turi būti glaudžiai sujungta su izoliacija.

Izoliacinis skydas: Izoliacinis skydas turi būti sudarytas iš nemetalinio puslaidininkio sluoksnio ir metalo sluoksnio. Kiekviena izoliuota vielos šerdis turi būti tiesiogiai išspaudžiama nemetaliniu puslaidininkiu sluoksniu, glaudžiai sujungtu su izoliuotos vielos šerdimi arba nuplėšiama. Tada metalinis ekrano sluoksnis turi būti perdengtas už nemetalinio puslaidininkio sluoksnio ir turi būti laikomasi IEC 60502-2, GB/T 12706.2 ir GB/T 12706.3 reikalavimų.

Išorinis apvalkalas: PVC apvalkalas Apvalkalo storis, medžiagos savybės turi atitikti IEC 60502.2 ir GB/T 12706.

Ugniai atsparus kabelis: turi būti naudojama ugniai atspari PVC išorinio apvalkalo medžiaga. Antipirenai gali būti suskirstyti į tris kategorijas: A, B ir C.

Našumo parametras

Nominali įtampa: nuo 3,6/6 kV iki 18/30 kV; 26/35 kV

Bandymo įtampa: galios dažnio bandymo įtampa turi būti 3,5 U0, o bandymas turi būti atliekamas 5 minutes be gedimų.

Maksimali laidininko darbinė temperatūra: 90 ºC

Trumpojo jungimo temperatūra: +250 ºC

Izoliacijos storis:

Išsamus kabelio testas, kokybės užtikrinimas be rūpesčių!

Įprasto bandymo metu laidininko nuolatinės srovės varža, kintamosios srovės įtampa ir dalinis iškrovimas griežtai atitinka nacionalinius standartus ir IEC standartus, kad būtų užtikrintas puikus veikimas. Atliekant mėginių ėmimo bandymą, laidininko struktūra, izoliacijos apvalkalo dydis ir šiluminis pailgėjimas atitinka standartus, o kokybė yra patikima. Tipo testas yra išsamesnis, apimantis mechanines ir fizines izoliacijos apvalkalo savybes, elektrines savybes ir pavienius bei sujungtus antipireno bandymus, atitinkančius GB/T ir IEC standartus, jūsų kabelių saugos palydai!

Produkto montavimo sąlygos:

XLPE izoliuotas PVC apvalkalas Nešarvuotas MV kabelis, montavimo aplinkos temperatūra neturi būti žemesnė nei 0º.

Mažiausias kabelio lenkimo spindulys montavimo metu

Pirkite dabar, kad galėtumėte saugiau ir efektyviau perduoti galią

Kryžminio polietileno izoliuoto PVC apvalkalo nešarvuoto maitinimo kabelio pasirinkimas yra ne tik aukštos kokybės įsipareigojimas, bet ir ilgalaikio stabilaus veikimo garantija. Šio kabelio ilgaamžiškumas, mažos priežiūros išlaidos ir didelis perdavimo efektyvumas gali žymiai sutaupyti įmonėms ir žymiai pagerinti bendrą elektros energijos sistemos efektyvumą. Ilgalaikis kabelio naudojimas gali labai sumažinti priežiūros ir keitimo išlaidas, atsirandančias dėl elektros energijos tiekimo trūkumo, todėl įmonėms bus suteikta didesnė investicijų grąža.
