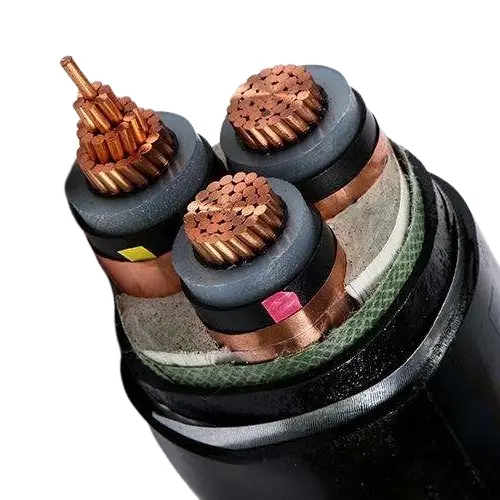

XLPE izoliuotas PVC apvalkalas STA MV kabelis

Šis XLPE izoliuotas PVC apvalkalas STA MV kabelis, kurį siūlo profesionalus tiekėjas „Beida“, kaip izoliacinę medžiagą naudoja kryžminį polietileną (XLPE), kuris pasižymi puikiomis elektrinėmis savybėmis, atsparumu karščiui ir senėjimui. Kartu su polivinilchlorido (PVC) išoriniu apvalkalu jis dar labiau sustiprina apsaugą nuo drėgmės, cheminės korozijos ir fizinio dilimo. Plieninės juostos šarvo sluoksnis suteikia kabeliui didelį atsparumą gniuždymui ir smūgiams, todėl jis gali prisitaikyti prie įvairios klojimo aplinkos, tokios kaip tiesioginis užkasimas, tuneliai ir vamzdynai. Jis ypač tinka montavimo būdams, kuriems nereikia papildomos vamzdžių apsaugos, ir gali būti tiesiogiai palaidotas po žeme.

Kalbant apie įtampos lygius, gaminiai apima keletą dažniausiai naudojamų specifikacijų, tokių kaip 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV ir 26/35KV, kurios gali patenkinti skirtingų vidutinės įtampos elektros perdavimo ir paskirstymo scenarijų poreikius. Kabelio konstrukcijos konstrukcija yra griežta, atitinka atitinkamus nacionalinius standartus ir turi gerą ilgalaikį veikimo stabilumą ir saugos ribą.

Programos:

Kryžminiai polietileno izoliuoti, PVC apvalkalu, plienine juostele aptraukti maitinimo kabeliai pirmiausia naudojami miesto elektros paskirstymo, kaimo elektros tinkluose, kasybos energijos ir geležinkelio tranzito sistemose dėl savo plieninės juostos apsaugos. Jie naudojami prijungti įrangą, pavyzdžiui, pastotes, skirstomąsias spintas, transformatorius ir generatorius. Šio tipo kabeliai tinkami elektros energijos perdavimui paskirstymo tinkluose arba pramoniniuose įrenginiuose. Jis gali būti palaidotas tiesiai po žeme arba sumontuotas kabelių tranšėjose ar kabelių loveliuose. Kabelis gali atlaikyti tam tikrą slėgį, bet ne tempimo jėgą.

Produkto struktūra

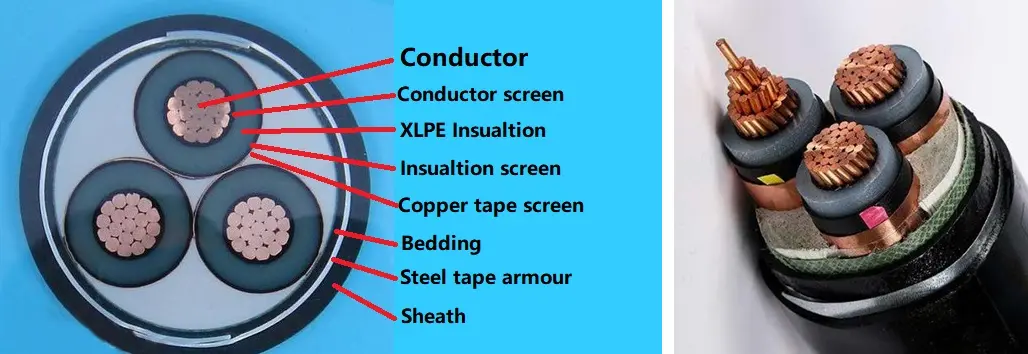

XLPE izoliuotas PVC apvalkalas STA MV kabelis sudarytas iš T1R vario laidininko, XLPE izoliacijos, PVC vyniojamosios juostos Plieninės juostos šarvai ir PVC apvalkalo.

Laidininkas: varinis arba aliuminio laidininkas, apvalus stovas arba formos, 2 klasė pagal IEC 60228

ir GB/T 3956-2008.

Izoliacija: kryžminio polietileno izoliacija， Izoliacijos storis, medžiagos savybės turi atitikti IEC 60502-2 ir GB/T 12706.2，GB/T 12706.3.

Laidininko ekranavimas: Laidininko ekranavimas turi būti pagamintas iš ekstruzijos pusiau laidžios nemetalinės medžiagos, o išspausta pusiau laidžioji medžiaga turi būti tvirtai sujungta su izoliacija.

Izoliacinis ekranavimas: Izoliacijos skydas turi būti sudarytas iš nemetalinio pusiau laidžio sluoksnio ir metalinio sluoksnio. Nemetalinis pusiau laidus sluoksnis, kuris yra glaudžiai surištas su izoliacijos šerdimi arba gali būti nuluptas, turi būti tiesiogiai išspaudžiamas ant kiekvienos izoliuotos šerdies. Tada aplink nemetalinį puslaidininkį sluoksnį reikia apvynioti metalinį ekranavimo sluoksnį. Jis turi atitikti IEC 60502-2, GB/T 12706.2 ir GB/T 12706.3 nuostatas.

Vidinės dangos: vidinės dangos turi būti išspaudžiamos. Medžiagos turi būti tinkamos kabelio darbinei temperatūrai ir suderinamos su izoliacine medžiaga.

Plieninės juostos šarvai: kelių gyslų kabeliuose šarvai turi būti uždėti ant vidinės dangos, atitinkančios dvigubą plieninę juostą. Viengysliai kabeliai, skirti naudoti kintamos srovės. sistemos turi būti sudarytos iš nemagnetinės plieninės juostos.

Išorinis apvalkalas: PVC apvalkalas, apvalkalo storis, medžiagos savybės turi atitikti IEC 60502.2 ir GB/T 12706.

Ugniai atsparus kabelis: turi būti naudojama ugniai atspari PVC išorinio apvalkalo medžiaga. Antipirenai gali būti suskirstyti į tris kategorijas: A, B ir C.

Našumo parametras

Nominali įtampa: nuo 3,6/6 kV iki 18/30 kV; 26/35 kV

Bandymo įtampa: galios dažnio bandymo įtampa turi būti 3,5 U0, o bandymas turi trukti 5 minutes be gedimo.

Maksimali laidininko darbinė temperatūra: 90 ºC

Trumpojo jungimo temperatūra: +250 ºC

Izoliacijos storis:

Kabelio testas

Įprastus kabelių bandymus sudaro: 1) Laidininko nuolatinės srovės varžos bandymas, reikalaujantis, kad nuolatinės srovės varža esant 20ºC atitiktų GB/T 3956-2008 ir IEC 60228 reikalavimus; 2) kintamosios srovės įtampos bandymas, nuolatinis esant 3,5 U0 įtampai 5 minutes, neturėtų būti gedimų; 3) Dalinio iškrovimo bandymas, atliktas pagal GB/T 3048.12, esant 1,73 U0 įtampai neturėtų būti sukuriama aptinkama iškrova, viršijanti 10 pC, o bandymo jautrumas turi siekti 10 pC ar daugiau.

Mėginių ėmimo bandymai daugiausia apima: 1) laidininko konstrukcijos patikrinimą, kuris turi atitikti GB/T 3956-2008 ir IEC 60228 reikalavimus; 2) Izoliacijos, vidinio pamušalo, plieninės juostos šarvų ir apvalkalo konstrukciniai matmenys turi atitikti IEC 60502.2, GB/T 12706.2-2020 ir GB/T 12706.3-2020 reikalavimus; 3) terminio pailgėjimo bandymas, kuris turi būti atliktas pagal GB/T 2951.21-2008 ir IEC 60811-2-1 9 skyrių, o rezultatai turi atitikti atitinkamus standartus.

Tipo bandymas apima: izoliacijos ir apvalkalo mechaninės ir fizinės bei elektrinės savybės turi atitikti IEC 60502.2, GB/T 12706.2-2020 ir GB/T 12706.3-2020 reikalavimus; vieno kabelio degimo bandymas turi atitikti GB/T 19666-2019 ir IEC 60332 nuostatas; supakuotas antipireno bandymas taip pat turėtų atitikti GB/T 19666-2019 ir IEC 60332 reikalavimus.

Produkto montavimo sąlygos:

Aplinkos temperatūra kabelio montavimo metu

Maitinimo kabelių su tinklelio etileno izoliacija ir PVC apvalkalu montavimo metu aplinkos temperatūra turi būti ne žemesnė kaip 0°C.

Minimalus lenkimo spindulys kabelio montavimo metu

Pakavimas ir pristatymas

Informacija apie pakuotę:

Jį lemia perkamas kiekis ir reikalavimai. Galima derėtis.

Uostas: Tiandzino uostas

Pristatymas: jūra, oru, greituoju transportu.
