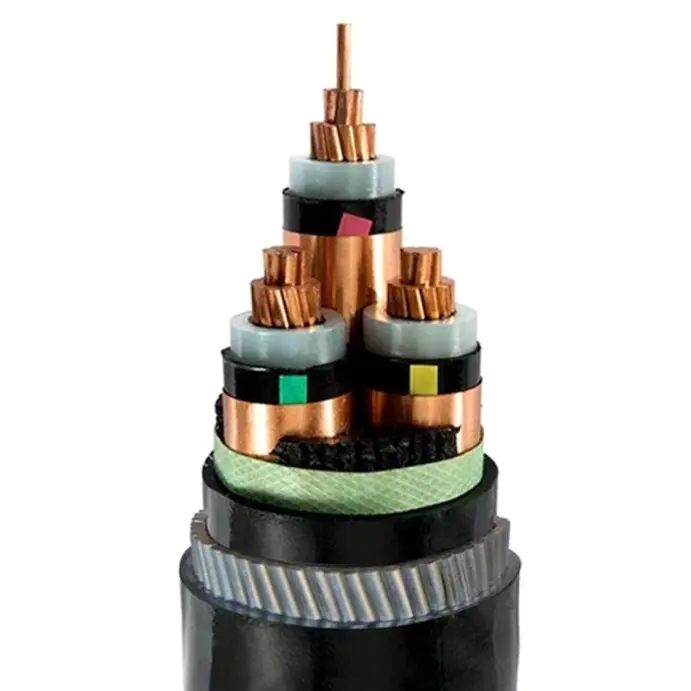

XLPE izoliuotas PVC apvalkalas SWA MV kabelis

Galite pasirinkti Beida Group kaip savo XLPE izoliuoto PVC apvalkalo SWA MV kabelio gamintoją ir tiekėją. Dėl plieninės vielos šarvų apsaugos kabelis turi pagrindinius pranašumus – stiprų tempimo stiprumą ir gerą atsparumą išorinėms mechaninėms jėgoms. Jie tinka scenarijams, kuriems reikalingas tempiamasis stiprumas, pvz., esant dideliam kritimo aukščiui ir vertikaliam įrengimui. Šie kabeliai skirti elektros energijos perdavimui perdavimo ir skirstymo tinkluose arba pramonės įrenginiuose.

Siųsti užklausą

Prekės aprašymas

Beida grupė turi daugiau nei 30 metų patirtį siūlydama XLPE izoliuotą PVC apvalkalą SWA MV kabelį, mes galime būti jūsų gamintojas ir tiekėjas, siūlantis pritaikytas paslaugas.

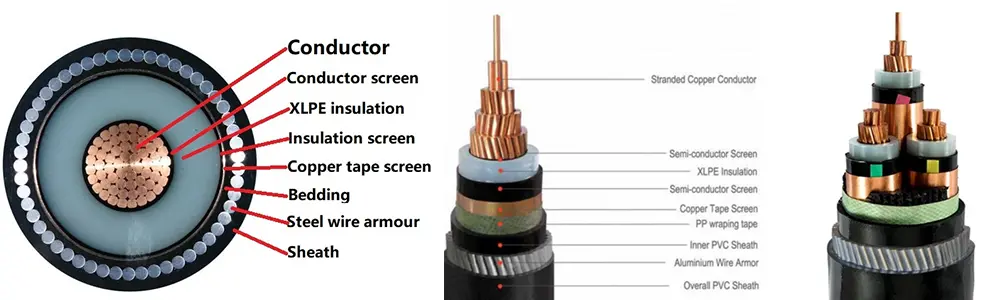

Produkto struktūra

Xlpe Insulated Pvc Sheathed Swa Mv Cable

XLPE izoliuotas PVC apvalkalas SWA MV kabelis sudarytas iš T1R vario laidininko, XLPE izoliacijos, PVC vyniojamosios juostos Plieninių vielų šarvų ir PVC apvalkalo.

Laidininkas: varinis arba aliuminio laidininkas, apvalus stovas arba formos, 2 klasė pagal IEC 60228

ir GB/T 3956-2008.

Izoliacija: kryžminio polietileno izoliacija， Izoliacijos storis, medžiagos savybės turi atitikti IEC 60502-2 ir GB/T 12706.2，GB/T 12706.3.

Laidininko ekranavimas: Laidininko ekranavimas turi būti sudarytas iš ekstruzinės puslaidininkinės nemetalinės medžiagos, kuri turi būti tvirtai sujungta su izoliacija.

Izoliacinis ekranavimas: Izoliacijos ekranavimas turi būti sudarytas iš nemetalinio puslaidininkio sluoksnio ir metalinio sluoksnio. Kiekviena izoliuota vielos šerdis turi būti tiesiogiai išspaudžiama nemetaliniu puslaidininkiu sluoksniu, kuris yra glaudžiai sujungtas su izoliuoto laido šerdimi arba gali būti nuluptas. Tada metalinis ekranavimo sluoksnis turi būti perdengtas ir apvyniotas aplink nemetalinį puslaidininkį sluoksnį, kuris turi atitikti IEC 60502-2, GB/T 12706.2 ir GB/T 12706.3 nuostatas. Vidinės dangos: vidinės dangos turi būti išspaudžiamos. Medžiagos turi būti tinkamos kabelio darbinei temperatūrai ir suderinamos su izoliacine medžiaga.

Plieninių vielų šarvai: kelių gyslų kabeliuose šarvai turi būti uždėti ant vidinės dangos, atitinkančios plieno vielos . Viengysliai kabeliai, skirti naudoti kintamos srovės. sistemas turi sudaryti nemagnetiniai plieniniai laidai.

Išorinis apvalkalas: PVC apvalkalas, apvalkalo storis, medžiagos savybės turi atitikti IEC 60502.2 ir GB/T 12706.

Ugniai atsparus kabelis: turi būti naudojama ugniai atspari PVC išorinio apvalkalo medžiaga. Antipirenai gali būti suskirstyti į tris kategorijas: A, B ir C.

Našumo parametras

Nominali įtampa: nuo 3,6/6 kV iki 18/30 kV；26/35 kV

Bandymo įtampa: galios dažnio bandymo įtampa turi būti 3,5 U0, o bandymas turėtų trukti 5 minutes be jokio gedimo.

vardinė įtampa U0/U	maksimali įtampa Um	bandomoji įtampa KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Maksimali laidininko darbinė temperatūra: 90 ºC

Trumpojo jungimo temperatūra: +250 ºC

Izoliacijos storis:

vardinė įtampa U0/U	Izoliacijos storis:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Plieninės vielos šarvuotų (YJV32, CU/XLPE/PVC/SWA/PVC) ir plieninių šarvuotų (YJV22, CU/XLPE/PVC/STA/PVC) vidutinės įtampos maitinimo kabelių palyginimas

projektą	Puikūs plieninės vielos šarvai	Dvigubi plieninės juostos šarvai (apvyniojimas tarpais)	esminis skirtumas
Pagrindinės mechaninės savybės	Išskirtinis tempiamasis stipris, vidutinis stiprumas gniuždant ir geras lankstumas	Didelis gniuždymo stipris, mažas tempiamasis stipris ir vidutinės lenkimo savybės	Plieninės vielos šarvuoti maitinimo kabeliai turi didelį atsparumą tempimui; plieninės juostos šarvuoti maitinimo kabeliai turi puikų gniuždymo stiprumą
klojimo būdas	Vertikalus, aukštas kritimas, povandeninis, virš galvos, didelis tarpatramis	Tiesioginis laidojimas, kanalas, tunelis (mažo tempimo aplinka)
apsaugos dėmesys	Jis yra atsparus tempimui ir smūgiams, turi gerą atsparumą drėgmei ir korozijai	Atsparus dideliam spaudimui, aštrių daiktų pradūrimui ir graužikų įkandimams	YJV32 tinka dinaminėms apkrovoms, o YJV22 – statinėms apkrovoms
Procesas ir kaina	Smulkios plieninės vielos šarvų procesas yra sudėtingas, medžiagų kaina yra didelė, o bendra kaina yra dar didesnė	Plieninės juostos šarvų technologija yra brandi ir palyginti maža	Kai biudžetas ribotas ir nėra tempimo poreikio, pirmenybė teikiama YJV22
lenkimo spindulys	Santykinai mažesnis (dėl gero plieninės vielos gijų lankstumo)	Santykinai didesnis (plieninės juostos apvyniojimas linkęs deformuotis)	YJV32 yra labiau pritaikomas klojimui uždarose erdvėse

Pasirinkimo pasiūlymai:

1. Jei scenarijus visų pirma susijęs su atsparumu slėgiui (pvz., tiesioginis užkasimas, požeminiai komunalinių paslaugų tuneliai) ir nėra didelės tempimo jėgos arba didelio kritimo aukščio, dėl didesnio ekonomiškumo rekomenduojami plieniniai juostiniai šarvai (YJV22, CU/XLPE/PVC/STA/PVC).

2. Jei klojamas vertikalus, didelis tarpatramis, povandeninis arba didelis kritimo aukštis ir reikia atlaikyti ašinę tempimo jėgą, siekiant užtikrinti ilgalaikę eksploatavimo saugą, pirmenybė turėtų būti teikiama plieninės vielos šarvams (YJV32, CU/XLPE/PVC/SWA/PVC).

3. Abu turi atitikti vidutinės įtampos sistemos įtampos lygį, laidininko skerspjūvį ir klojimo aplinkos apsaugos reikalavimus (specialius reikalavimus, tokius kaip atsparumas korozijai ir antipirenas, galima pritaikyti papildomai).
